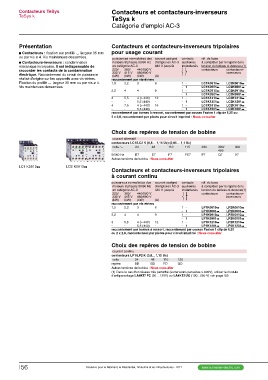

Contacteurs TeSys Contacteurs et contacteurs-inverseurs
TeSys k TeSys k
Catégorie d'emploi AC-3

Présentation Contacteurs et contacteurs-inverseurs tripolaires
pour usage courant
c Contacteurs : fixation sur profilé " largeur 35 mm
ou par vis ø 4. Vis maintenues desserrées. puissances normalisées des courant assigné contacts réf. de base
c Contacteurs-inverseurs : condamnation moteurs triphasés 50/60 Hz d’emploi en AC-3 auxiliaires à compléter par le repère de la
mécanique incorporée. Il est indispensable de en catégorie AC-3 440 V jusqu’à instantanés tension du tableau ci-dessous (1)
raccorder les contacts de la condamnation 220/ 380/ 440/500 V contacteurs contacteurs-
électrique. Raccordement du circuit de puissance 230 V 415 V 660/690 V inverseurs
réalisé d'origine sur les appareils avec vis-étriers. (kW) (kW) (kW) (A)
Fixation du profilé " largeur 35 mm ou par vis ø 4. raccordement par vis-étriers
Vis maintenues desserrées. 1,5 2,2 3 6 1 - LC1K0610ii LC2K0610ii
- 1 LC1K0601ii LC2K0601ii
2,2 4 4 9 1 - LC1K0910ii LC2K0910ii
- 1 LC1K0901ii LC2K0901ii
3 5,5 4 (> 440) 12 1 - LC1K1210ii LC2K1210ii
- - 5,5 (440) - - 1 LC1K1201ii LC2K1201ii
4 7,5 4 (> 440) 16 1 - LC1K1610ii LC2K1610ii
- - 5,5 (440) - - 1 LC1K1601ii LC2K1601ii
raccordement par bornes à ressort, raccordement par cosses Faston 1 clip de 6,35 ou

2 x 2,8, raccordement par picots pour circuit imprimé : Nous consulter

Choix des repères de tension de bobine

courant alternatif

contacteurs LC1/LC2 K (0,8… 1,15 Uc) (0,85… 1,1 Uc)
volts c
24 48 110 115 230 380/ 400
400 V7

50/60 Hz B7 E7 F7 FE7 P7 Q7

Autres tensions de bobine : Nous consulter

LC1 K0910ii LC2 K0910ii Contacteurs et contacteurs-inverseurs tripolaires
à courant continu

puissances normalisées des courant assigné contacts réf. de base
moteurs triphasés 50/60 Hz d’emploi en AC-3 auxiliaires à compléter par le repère de la
en catégorie AC-3 440 V jusqu’à instantanés tension du tableau ci-dessous(1)
220/ 380/ 440/500 V contacteurs contacteurs-
230 V 415 V 660/690 V inverseurs
(kW) (kW) (kW) (A)
raccordement par vis-étriers
1,5 2,2 3 6 1 - LP1K0610ii LP2K0610ii
- 1 LP1K0601ii LP2K0601ii
2,2 4 4 9 1 - LP1K0910ii LP2K0910ii
- 1 LP1K0901ii LP2K0901ii
3 5,5 4 (> 440) 12 1 - LP1K1210ii LP2K1210ii
- - 5,5 (440) - - 1 LP1K1201ii LP2K1201ii
raccordement par bornes à ressort, raccordement par cosses Faston 1 clip de 6,35
ou 2 x 2,8, raccordement par picots pour circuit imprimé : Nous consulter

Choix des repères de tension de bobine

courant continu

contacteurs LP1/LP2 K (0,8... 1,15 Uc)
volts a 24
48 110 125

repère BD ED FD GD

Autres tensions de bobine : Nous consulter

(1) Dans le cas d'un réseau très perturbé (surtensions parasites > 800V), utiliser le module
d'antiparasitage LA4KE1FC (50 ...129V) ou LA4KE1UG (130...250 V) voir page I59.
