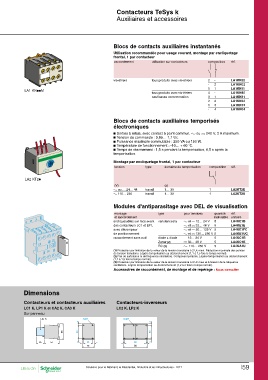

Contacteurs TeSys k
Auxiliaires et accessoires

Blocs de contacts auxiliaires instantanés

Utilisation recommandée pour usage courant, montage par encliquetage
frontal, 1 par contacteur

raccordement utilisation sur contacteurs composition réf.

vis-étriers tous produits avec vis-étriers 2 - LA1KN20
- 2 LA1KN02
1 1 LA1KN11
4 - LA1KN40
3 1 LA1KN31
2 2 LA1KN22
tous produits avec vis-étriers 1 3 LA1KN13
- 4 LA1KN04
sauf basse consommation

LLPP44
LLPP4 4
LP4 Blocs de contacts auxiliaires temporisés
LP4 électroniques

c Sorties à relais, avec contact à point commun, c ou a 240 V, 2 A maximum.
c Tension de commande : 0,85… 1,1 Uc.
c Puissance maximale commutable : 250 VA ou 150 W.
c Température de fonctionnement : -10… + 60 ˚C.
c Temps de réarmement : 1,5 s pendant la temporisation, 0,5 s après la
temporisation.

Montage par encliquetage frontal, 1 par contacteur
ten sion
type domaine de temporisation composition réf.

(V) (s)
c ou a 24… 48 travail
c 110… 240 1… 30 1 LA2KT2E

travail 1… 30 1 LA2KT2U

Modules d'antiparasitage avec DEL de visualisation

montage type pour tensions quantité réf.
et raccordement indivisible unitaire
encliquetables sur face avant varistance (1) c et a 12… 24 V 5
c et a 32… 48 V 5 LA4KE1B

des contacteurs LC1 et LP1, c et a 50… 129 V 5 LA4KE1E

avec détrompeur c et a 130… 250 V 5 LA4KE1FC

de positionnement LA4KE1UG
diode + diode a 12… 24 V
raccordement sans outil a 32… 48 V 5 LA4KC1B

Zener (2) 5 LA4KC1E
c 110… 250 V 5
RC (3) LA4KA1U

(1) Protection par limitation de la valeur de la tension transitoire à 2 Uc maxi. Réduction maximale des pointes
de tension transitoire. Légère temporisation au déclenchement (1,1 à 1,5 fois le temps normal).
(2) Pas de surtension ni de fréquence oscillatoire. Composant polarisé. Légère temporisation au déclenchement
(1,1 à 1,5 fois le temps normal).
(3) Protection par limitation de la valeur de la tension transitoire à 3 Uc maxi et limitation de la fréquence
oscillatoire. Légère temporisation au déclenchement (1,2 à 2 fois le temps normal).

Accessoires de raccordement, de montage et de repérage : Nous consulter

Dimensions

Contacteurs et contacteurs auxiliaires Contacteurs-inverseurs

LC1 K, LP1 K et CA2 K, CA3 K LC2 K, LP2 K

Sur panneau 8xØ4

LA1 K 4xØ4

58
= 50 =
= 50 =
35 57 = 35 = = 80 =
45 90
