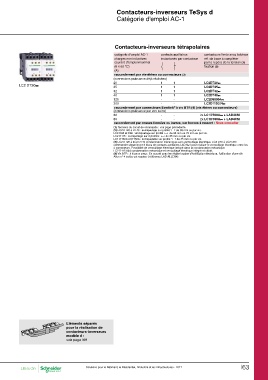

Contacteurs-inverseurs TeSys d
Catégorie d'emploi AC-1

Contacteurs-inverseurs tétrapolaires

catégorie d’emploi AC-1 contacts auxiliaires contacteurs livrés avec bobines

charges non inductives instantanés par contacteur réf. de base à compléter
courant d’emploi maximal par le repère de la tension (1)

(θ i 60 °C) fixation (2)

(A)

raccordement par vis-étriers ou connecteurs (3)

(connexions puissance déjà réalisées)

LC2 DT20ii 20 1 1 LC2DT20ii

25 1 1 LC2DT25ii

32 1 1 LC2DT32ii

40 1 1 LC2DT40ii

125 - - LC2D80004ii

200 - - LC2D115004ii

raccordement par connecteurs Everlink® à vis BTR (4) (vis étriers ou connecteurs)
(connexions puissance par vos soins)

60 - - 2x LC1DT60Aii + LAD4CM

80 - - 2x LC1DT80Aii + LAD4CM
raccordement par cosses fermées ou barres, oar bornes à ressort : Nous consulter

(1) Tensions du circuit de commande : voir page précédente.
(LL2CC)22LCDD21615D5eT:t2eD0n8àc0liDq: uTee4nt0calgi:qeeunescutalriqg2ueepstrauogrfieplérssouf(irlépr(odfielé3d(5e m35mdmeom3u5pomaurm7v5isom.umpaoruvipsa. r vis.
LC1 DT60A et DT80A : encliquetable sur profilé ( de 35 mm ou par vis.
(3) LC2 DT20 à LC2 DT40 condamnation mécanique sans verrouillage électrique. LC2 D40 à LC2 D80
commander séparément 2 blocs de contacts auxiliaires LAD Ni1 pour réaliser le verrouillage électrique entre les
2 contacteurs. Possibilité de verrouillage électrique intégré dans la condamnation mécanique.
LC2 D115 004 condamnation mécanique et verrouillage électrique intégré et câblé.
(4) Vis BTR : à 6 pans creux. En accord avec les règles locales d'habilitation électrique, l'utilisation d'une clé
Allen n° 4 isolée est requise ( référence LAD ALLEN4).

Eléments séparés I63
pour la réalisation de
contacteurs-inverseurs
modèle d :
voir page I69
