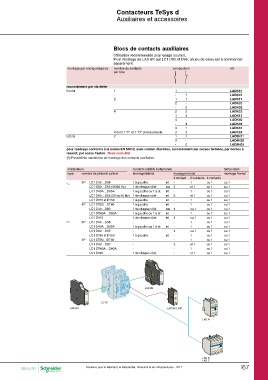

Page 839 - catalogue général SE 2017 (web flip book)

Contacteurs TeSys d
Auxiliaires et accessoires

Blocs de contacts auxiliaires

Utilisation recommandée pour usage courant.
Pour montage de LAD 8N sur LC1 D80 et D95, un jeu de cales est à commander
séparément.

montage par encliquetage (1) nombre de contacts composition réf.
par bloc

raccordement par vis-étrier

frontal 1 1 - LADN10

- 1 LADN01

2 1 1 LADN11

2 - LADN20

- 2 LADN02

4 2 2 LADN22

1 3 LADN13

4 - LADN40

- 4 LADN04

3 1 LADN31

4 dont 1 "F" et 1 "O" chevauchants 2 2 LADC22

latéral 2 1 1 LAD8N11

2 - LAD8N20

- 2 LAD8N02

pour repérage conforme à la norme EN 50012, avec contact étanches, raccordement par cosses fermées, par bornes à

ressort, par cosse Faston : Nous consulter

(1) Possibilités maximales de montage des contacts auxiliaires.

contacteurs contacts additifs instantanés temporisés
type nombre de pôles et calibre montage frontal
montage latéral montage frontal
a 3P LC1 D09…D38 ou 1
LC1 D80…D95 (50/60 Hz) 1 contact 2 contacts 4 contacts ou 1
LC1 D40A…D65A ou 1
LC1 D80…D95 (50 ou 60 Hz) 1 à gauche et - 1 ou 1 ou 1
LC1 D115 et D150 ou 1
1 de chaque côté ou 2 et 1 ou 1 ou 1
4P LC1 DT20…DT40 ou 1
LC1 D40…D80 1 à gauche ou 1 à dr. et - 1 ou 1 ou 1
LC1 DT60A…D80A ou 1
LC1 D115 1 de chaque côté et 2 et 1 ou 1 ou 1
ou 1
a 3P LC1 D09…D38 1 à gauche et - 1 ou 1 ou 1
LC1 D40A…D65A ou 1
LC1 D80…D95 1 à gauche et - 1 ou 1 ou 1
LC1 D115 et D150 ou 1
1 de chaque côté ou 1 ou 1 ou 1 ou 1
4P LC1 DT20…DT40 ou 1
LC1 D40…D80 1 à gauche ou 1 à dr. et - 1 ou 1
LC1 DT60A…D80A
LC1 D115 1 de chaque côté et 1 ou 1 ou 1

- - 1 ou 1

1 à gauche ou 1 à dr. et - 1 ou 1

- 1 ou 1 ou 1

1 à gauche et - 1 ou 1

- - 1 ou 1

- 2 et 1 ou 1

- - 1 ou 1

1 de chaque côté - et 1 ou 1

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I67
