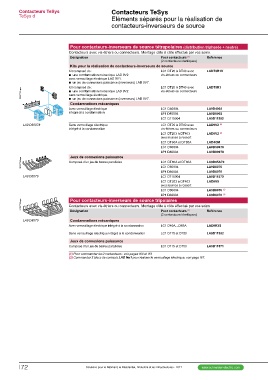

Page 844 - catalogue général SE 2017 (web flip book)

Contacteurs TeSys Contacteurs TeSys
TeSys d Eléments séparés pour la réalisation de
contacteurs-inverseurs de source

Pour contacteurs-inverseurs de source tétrapolaires (distribution triphasée + neutre)

Contacteurs avec vis-étriers ou connecteurs. Montage côte à côte éffectué par vos soins.

Désignation Pour contacteurs (1) Référence
(2 contacteurs identiques)

Kits pour la réalisation de contacteurs-inverseurs de source

Kit composé de : LC1 DT20 à DT40 avec LADT9R1V
b une condamnation mécanique LAD 9V2 vis-étriers ou connecteurs
avec verrouillage électrique LAD 9V1.
b un jeu de connexions puissance (inverseurs) LAD 9V7.

DF537733.eps Kit composé de : LC1 DT20 à DT40 avec LADT9R1
b une condamnation mécanique LAD 9V2 vis-étriers ou connecteurs
sans verrouillage électrique.
b un jeu de connexions puissance (inverseurs) LAD 9V7.

Condamnations mécaniques

Avec verrouillage électrique LC1 D80004 LA9D4002
intégré à la condamnation LP1 D80004 LA9D8002

LC1 D115004 LA9D11502

LA9 D50978 Sans verrouillage électrique LC1 DT20 à DT40 avec LAD9V2 (2)
LA9 D6570 intégré à la condamnation vis-étriers ou connecteurs
LA9 D8070
LC1 DT203 à DT403 LAD9V2 (2)
avec bornes à ressort

LC1 DT60A et DT80A LAD4CM

LC1 D80004 LA9D50978

LP1 D80004 LA9D80978

DF537734.eps Jeux de connexions puissance

Composé d’un jeu de barres parallèles LC1 DT60A et DT80A LA9D65A70

LC1 D80004 LA9D8070

LP1 D80004 LA9D8070

LC1 D115004 LA9D11570

LC1 DT203 à DT403 LAD9V9
avec bornes à ressort

LC1 D80004 LA9D8070 (2)

LP1 D80004 LA9D8070 (2)

DF537735.eps Pour contacteurs-inverseurs de source tripolaires

Contacteurs avec vis-étriers ou connecteurs. Montage côte à côte éffectué par vos soins

Désignation Pour contacteurs (1) Référence
(2 contacteurs identiques)

Condamnations mécaniques LC1 D40A…D65A LAD9R3S

Avec verrouillage électrique intégré à la condamnation

Sans verrouillage électrique intégré à la condamnation LC1 D115 et D150 LA9D11502

Jeux de connexions puissance LC1 D115 et D150 LA9D11571

Composé d’un jeu de barres parallèles

(1) Pour commander les2 contacteurs : voir pages I60 et I61
(2) Commander 2 blocs de contacts LAD Np1 pour réaliser le verrouillage électrique, voir page I67.
