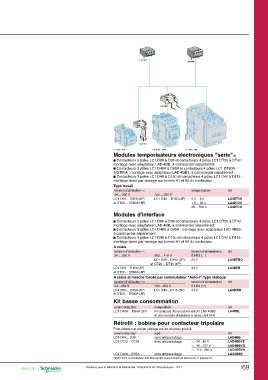

Modules temporisateurs électroniques "série"(1)

b Contacteurs 3 pôles LC1 D09 à D38 et contacteurs 4 pôles LC1 DT20 à DT40 :
montage avec adaptateur LAD 4BB, à commander séparément.
b Contacteurs 3 pôles LC1 D40A à D65A et contacteurs 4 pôles LC1 DT60A
à DT80A : montage avec adaptateur LAD 4BB3, à commander séparément.
b Contacteurs 3 pôles LC1 D40 à D150 et contacteurs 4 pôles LC1 D40 à D115 :
montage direct par vissage sur bornes A1 et A2 du contacteur.

Type travail
tension d'utilisation a
temporisation réf.
24… 250 V 100… 250 V
0,1… 2 s LA4DT0U
LC1 D09… D65A (3P) LC1 D40… D150 (3P) 1,5… 30 s LA4DT2U
25… 500 s LA4DT4U
et DT20… DT80A (4P)

Modules d'interface
b Contacteurs 3 pôles LC1 D09 à D38 et contacteurs 4 pôles LC1 DT20 à DT40 :
montage avec adaptateur LAD 4BB, à commander séparément.
b Contacteurs 3 pôles LC1 D40A à D65A : montage avec adaptateur LAD 4BB3,
à commander séparément.
b Contacteurs 3 pôles LC1 D40 à D150 et contacteurs 4 pôles LC1 D40 à D115 :
montage direct par vissage sur bornes A1 et A2 du contacteur.

A relais
tension d'utilisation a
tension d'alimentation réf.
E1-E2 (c)
24… 250 V 380… 415 V

- LC1 D09... D150 (3P) 24 V LA4DFBQ

et DT20… DT40 (4P)

LC1 D09… D150 (3P) - 24 V LA4DFB
et DT20… DT80A (4P)

A relais et marche forcée par commutateur "Auto-I", type statique
tension d'utilisation z
tension d'alimentation réf.
E1-E2 (c)
24…250 V 100…250 V

LC1 D09… D65A (3P) LC1 D40... D115 (3P) 24 V LA4DWB
et DT20… DT80A (4P)

Kit basse consommation

pour contacteur composition réf.
LA4DBL
LC1 D40A… D65A (3P) kit composé d'une bobine rétrofit LAD 4BB3

et d'un module d'interface à relais LA4 DFB

Rétrofit : bobine pour contacteur tripolaire

Pour adapter un ancien câblage sur un nouveau produit.

pour contacteur type réf.
LC1 D09… D38 LAD4BB
LC1 DT20... DT25 sans antiparasitage LAD4BBVE
a 24...48 V LAD4BBVG
avec antiparasitage LAD4BBVU
LC1 D40A... D65A a 50...127 V LAD4BB3
a 110...250 V

sans antiparasitage

(1) En 24 V, le contacteur doit être équipé d'une bobine de tension 21 V (repère Z).
