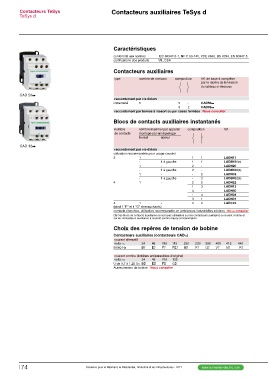

Contacteurs TeSys Contacteurs auxiliaires TeSys d
TeSys d
Caractéristiques
CAD 50ii
CAD 32ii conformité aux normes IEC 60947-5-1, NF C 63-140, VDE 0660, BS 4794, EN 60947-5
certifications des produits UL, CSA

Contacteurs auxiliaires

type nombre de contacts composition réf. de base à compléter
par le repère de la tension
du tableau ci-dessous

raccordement par vis-étriers

instantané 5 5 - CAD50ii

3 2 CAD32ii

raccordement par bornes à ressort ou par cosse fermées : Nous consulter

Blocs de contacts auxiliaires instantanés

nombre nombre maximal par appareil composition réf.
de contacts montage par encliquetage
frontal latéral

raccordement par vis-étriers

utilisation recommandée pour usage courant

2 1 - 1 1 LADN11

- 1 à gauche 1 1 LAD8N11(1)

1 - 2 - LADN20

- 1 à gauche 2 - LAD8N20(1)

1 - - 2 LADN02

- 1 à gauche - 2 LAD8N02(1)

4 1 - 2 2 LADN22

1 3 LADN13

4 - LADN40

- 4 LADN04

3 1 LADN31

4 1 - 2 2 LADC22
(dont 1 "F" et 1 "O" chevauchants)

contacts étanches, utilisation recommandée en ambiances industrielles sévères : Nous consulter

(1) Ces blocs de contacts auxiliaires ne sont pas utilisables sur les contacteurs auxiliaires à courant continu et
sur les contacteurs auxiliaires à courant continu basse consommation.

Choix des repères de tension de bobine

Contacteurs auxiliaires (contacteurs CADii)

courant alternatif
volts c 24 48 110 115 220 230 380 400 415 440
P7 Q7 V7 N7 R7
50/60 Hz B7 E7 F7 FE7 M7

courant continu (bobines antiparasitées d'origine)
volts a 24 48 110 125

U de 0,7 à 1,25 Uc BD ED FD GD

Autres tention de bobine : Nous consulter
