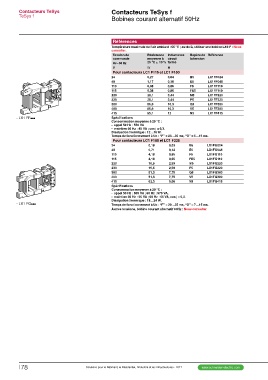

Contacteurs TeSys Contacteurs TeSys f
TeSys f Bobines courant alternatif 50Hz

- LX1 FFiii Références
- LX1 FGiii
Température maximale de l’air ambiant : 55 °C ; au-delà, utiliser une bobine LX9 F : Nous
consulter.

Tension de Résistance Inductance Repère de Référence
commande moyenne à circuit la tension
Uc - 50 Hz 20 °C ± 10 % fermé

V WH

Pour contacteurs LC1 F115 et LC1 F150

813181 24 0,27 0,04 B5 LX1FF024

48 1,17 0,16 E5 LX1FF048

110 6,38 0,86 F5 LX1FF110

115 6,38 0,86 FE5 LX1FF110

220 28,1 3,44 M5 LX1FF220

230 28,1 3,44 P5 LX1FF220

380 86,9 10,3 Q5 LX1FF380

400 86,9 10,3 V5 LX1FF380

415 95,1 12 N5 LX1FF415

Spécifications
Consommation moyenne à 20 °C :
- appel 50 Hz : 550 VA
- maintien 50 Hz : 45 VA ; cos j = 0,3.
Dissipation thermique : 12…16 W.
Temps de fonctionnement à Uc : “F” = 23…35 ms, “O” = 5…15 ms.

Pour contacteurs LC1 F185 et LC1 F225

24 0,18 0,03 B5 LX1FG024

48 0,71 0,12 E5 LX1FG048

110 4,18 0,65 F5 LX1FG110

115 4,18 0,65 FE5 LX1FG110

220 16,5 2,59 M5 LX1FG220

230 16,5 2,59 P5 LX1FG220

380 51,3 7,75 Q5 LX1FG380

400 51,3 7,75 V5 LX1FG380

415 62,3 9,06 N5 LX1FG415

Spécifications
Consommation moyenne à 20 °C :
- appel 50 Hz : 805 VA ; 60 Hz : 970 VA,
- maintien 50 Hz : 55 VA ; 60 Hz : 66 VA, cos j = 0,3.
Dissipation thermique : 18…24 W.

Temps de fonctionnement à Uc : “F” = 20…35 ms, “O” = 7…15 ms.

Autres tensions, bobine courant alternatif 60Hz : Nous consulter.
