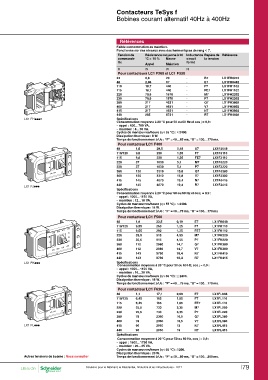

P. 851
Contacteurs TeSys f
Bobines courant alternatif 40Hz à 400Hz
Références
Faible consommation au maintien.
Fonctionne sur des réseaux avec des harmoniques de rang y 7.
Tension de Résistance moyenne à 20 Inductance Repère de Référence
commande °C ± 10 % Masse circuit la tension
Uc fermé
Appel Maintien
V W WH
Pour contacteurs LC1 F265 et LC1 F330
24 0,8 20 - B7 LX1FH0242
48 2,96 67 - E7 LX1FH0482
110 18,7 440 - F7 LX1FH1102
115 18,7 440 - FE7 LX1FH1102
220 70,6 1578 - M7 LX1FH2202
230 70,6 1578 - P7 LX1FH2202
380 217 4631 - Q7 LX1FH3802
400 217 4631 - V7 LX1FH3802
415 217 4631 - N7 LX1FH3802
LX1 FHppp2 440 265 6731 - R7 LX1FH4402
LX1 FJppp
Spécifications
LX1 FKppp Consommation moyenne à 20 °C pour 50 ou 60 Hz et cos j = 0,9 :
LX1 FLppp - appel : 600…700 VA,
Autres tensions de bobine : Nous consulter - maintien : 8…10 VA.
Cycles de manœuvres/heure (q y 55 °C) : y 2400.
Dissipation thermique : 8 W.
Temps de fonctionnement à Uc : “F” = 40…65 ms, “O” = 100…170 ms.
Pour contacteur LC1 F400
48 1,6 29,5 0,18 E7 LX1FJ048
110/120 9,8 230 1,35 F7 LX1FJ110
115 9,8 230 1,35 FE7 LX1FJ110
220 37 1030 5,1 M7 LX1FJ220
230 37 1030 5,1 P7 LX1FJ220
380 120 3310 15,8 Q7 LX1FJ380
400 120 3310 15,8 V7 LX1FJ380
415 145 4070 19,4 N7 LX1FJ415
440 145 4070 19,4 R7 LX1FJ415
Spécifications
Consommation moyenne à 20 °C pour 50 ou 60 Hz et cos j = 0,9 :
- appel : 1000…1150 VA,
- maintien : 12…18 VA.
Cycles de manœuvres/heure (q y 55 °C) : y 2400.
Dissipation thermique : 14 W.
Temps de fonctionnement à Uc : “F” = 40…75 ms, “O” = 100…170 ms
Pour contacteur LC1 F500
48 1,9 33,5 0,19 E7 LX1FK048
110/120 9,55 260 1,25 F7 LX1FK110
115 9,55 260 1,25 FE7 LX1FK110
220 35,5 915 4,55 M7 LX1FK220
230 35,5 915 4,55 P7 LX1FK220
380 112 2980 14,7 Q7 LX1FK380
400 112 2980 14,7 V7 LX1FK380
415 143 3730 18,4 N7 LX1FK415
440 143 3730 18,4 R7 LX1FK415
Spécifications
Consommation moyenne à 20 °C pour 50 ou 60 Hz, cos j = 0,9 :
- appel : 1050…1150 VA,
- maintien : 16…20 VA.
Cycles de manœuvres/heure (q y 55 °C) : ≤ 2400.
Dissipation thermique : 18 W.
Temps de fonctionnement à Uc : “F” = 40…75 ms, “O” = 100…170 ms.
Pour contacteur LC1 F630
48 1,1 17,1 0,09 E7 LX1FL048
110/120 6,45 165 1,85 F7 LX1FL110
115 6,45 165 1,85 FE7 LX1FL110
220 25,5 730 3,35 M7 LX1FL220
230 25,5 730 3,35 P7 LX1FL220
380 78 2360 10,5 Q7 LX1FL380
400 78 2360 10,5 V7 LX1FL380
415 96 2960 13 N7 LX1FL415
440 96 2960 13 R7 LX1FL415
Spécifications
Consommation moyenne à 20 °C pour 50 ou 60 Hz, cos j = 0,9 :
- appel : 1500…1730 VA,
- maintien : 20…25 VA.
Cycles de manœuvres/heure (q y 55 °C) : 1200.
Dissipation thermique : 20 W.
Temps de fonctionnement à Uc : “F” = 40…80 ms, “O” = 100…200 ms.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I79
