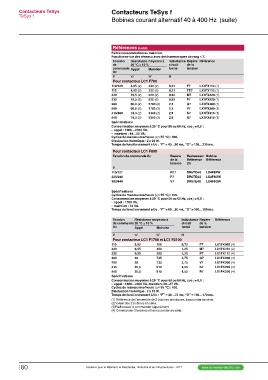

Contacteurs TeSys Contacteurs TeSys f
TeSys f Bobines courant alternatif 40 à 400 Hz (suite)

Références (suite)

Faible consommation au maintien.
Fonctionne sur des réseaux avec des harmoniques de rang y 7.

Tension Résistance moyenne à Inductance Repère Référence
de 20 °C ± 10 % circuit de la
commande fermé tension
Uc Appel Maintien

V WW H

Pour contacteur LC1 F780

110/120 4,95 (2) 230 (2) 0,21 F7 LX1FX110 (1)

115 4,95 (2) 230 (2) 0,21 FE7 LX1FX110 (1)

220 19,5 (2) 920 (2) 0,82 M7 LX1FX220 (1)

230 19,5 (2) 920 (2) 0,82 P7 LX1FX220 (1)

380 60,9 (2) 2780 (2) 2,3 Q7 LX1FX380 (1)

400 60,9 (2) 2780 (2) 2,3 V7 LX1FX380 (1)

415/480 74,3 (2) 3340 (2) 2,8 N7 LX1FX415 (1)

440 74,3 (2) 3340 (2) 2,8 R7 LX1FX415 (1)

Spécifications

Consommation moyenne à 20 °C pour 50 ou 60 Hz, cos j = 0,9 :
- appel : 1900…2300 VA,
- maintien : 44…55 VA.
Cycles de manœuvres/heure (q y 55 °C) : 600.

Dissipation thermique : 2 x 22 W.
Temps de fonctionnement à Uc : “F” = 40…80 ms, “O” = 130…230 ms.

Pour contacteur LC1 F800 Repère Redresseur Bobine
Tension de commande Uc de la Référence Référence
tension (3)
V
110/127 FE7 DR5TE4U LX4F8FW
220/240 P7 DR5TE4U LX4F8MW
380/440 V7 DR5TE4S LX4F8QW

Spécifications
Cycles de manœuvres/heure (q y 55 °C) : 600.
Consommation moyenne à 20 °C pour 50 ou 60 Hz, cos j = 0,8 :
- appel : 1700 VA,
- maintien : 12 VA.
Temps de fonctionnement à Uc : “F” = 60…80 ms, “O” = 160…180 ms.

Tension Résistance moyenne à Inductance Repère Référence
de commande 20 °C ± 10 % circuit de la
Uc fermé tension
Appel Maintien

V WW H

Pour contacteur LC1 F1700 et LC1 F2100

110 5,92 106 0,72 F7 LX1FK065 (4)

220 9,55 260 1,25 M7 LX1FK110 (4)

230 9,55 260 1,25 P7 LX1FK110 (4)

380 29 735 3,75 Q7 LX1FK200 (4)

400 29 735 3,75 V7 LX1FK200 (4)

415 35,5 915 4,55 N7 LX1FK220 (4)

440 35,5 915 4,55 R7 LX1FK220 (4)

Spécifications

Consommation moyenne à 20 °C pour 50 ou 60 Hz, cos j = 0,9 :
-C yacplpeesl d:e16m0a0n…œ2u4v0r0e sV/Ah,emuraein(qtieyn5:52 °9C..).3:76V00A..
Dissipation thermique : 2 x 18 W.
Temps de fonctionnement à Uc : “F” = 40…75 ms, “O” = 100…170 ms.

(1) Référence de l’ensemble de 2 bobines identiques, à raccorder en série.
(2)Valeur des 2 bobines en série.
(3)Redresseur à commander séparément
(4) Commander 2 bobines et les raccorder en série
