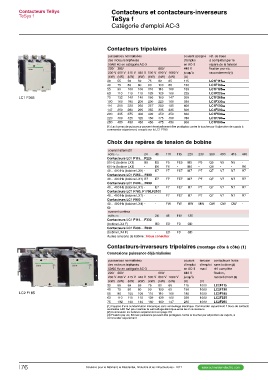

Contacteurs TeSys Contacteurs et contacteurs-inverseurs
TeSys f TeSys f
Catégorie d'emploi AC-3
LC1 F265
Contacteurs tripolaires
LC2 F185
puissances normalisées courant assigné réf. de base

des moteurs triphasés d’emploi à compléter par le

50/60 Hz en catégorie AC-3 en AC-3 repère de la tension

220/ 380/ 660/ 440 V fixation par vis,

230 V 400 V 415 V 440 V 500 V 690 V 1000 V jusqu’à raccordement (1)

(kW) (kW) (kW) (kW) (kW) (kW) (kW) (A)

30 55 59 59 75 80 65 115 LC1F115ii

40 75 80 80 90 100 65 150 LC1F150ii

55 90 100 100 110 110 100 185 LC1F185ii

63 110 110 110 129 129 100 225 LC1F225ii

75 132 140 140 160 160 147 265 LC1F265ii

100 160 180 200 200 220 160 330 LC1F330ii

110 200 220 250 257 280 185 400 LC1F400ii

147 250 280 295 355 335 335 500 LC1F500ii

200 335 375 400 400 450 450 630 LC1F630ii

220 400 425 425 450 475 450 780 LC1F780ii

250 450 450 450 450 475 450 800 LC1F800ii

(1) Les bornes de puissance peuvent éventuellement être protégées contre le toucher par l'adjonction de capots à
commander séparément, excepté sur le LC1 F780.

Choix des repères de tension de bobine

courant alternatif 24 48 110 115 220 230 380 400 415 440
volts c FE5 M5 P5 Q5 V5
- M6 - Q6 - N5 -
Contacteurs LC1 F115… F225 FE7 M7 P7 Q7 V7 - R6
FE7 M7 P7 Q7 V7 N7 R7
50 Hz (bobine LX1) B5 E5 F5 FE7 M7 P7 Q7 V7
FE7 M7 P7 Q7 V7 N7 R7
60 Hz (bobine LX1) - E6 F6 FW MW MW QW QW
N7 R7
40... 400 Hz (bobine LX9) - E7 F7 110 125
FD GD N7 R7
Contacteurs LC1 F265… F330 FD GD
QW -
40... 400 Hz (bobine LX1) B7 E7 F7

Contacteurs LC1 F400… F630

40... 400 Hz (bobine LX1) - E7 F7

Contacteurs LC1 F780, F1700,F2100

40... 400 Hz (bobine LX1) - - F7

Contacteurs LC1 F800

40... 400 Hz (bobine LX4) - - FW

(2)

courant continu 24 48
volts a

Contacteurs LC1 F115… F330

(bobine LX4 F) BD ED

Contacteurs LC1 F400… F630

(bobine LX4 F) - ED

Autres tensions de bobine : Nous consulter

Contacteurs-inverseurs tripolaires (montage côte à côte) (1)

Connexions puissance déjà réalisées

puissances normalisées courant tension contacteurs livrés

des moteurs triphasés d’emploi d’emploi sans bobine (2)

50/60 Hz en catégorie AC-3 en AC-3 maxi réf. complète

220/ 380/ 660/ 440 V fixation,

230 V 400 V 415 V 440 V 500 V 690 V 1000 V jusqu’à raccordement (3)

(kW) (kW) (kW) (kW) (kW) (kW) (kW) (A) (V)

30 55 59 59 75 80 65 115 1000 LC2F115

40 75 80 80 90 100 65 150 1000 LC2F150

55 90 100 100 110 110 100 185 1000 LC2F185

63 110 110 110 129 129 100 225 1000 LC2F225

75 132 140 140 160 160 147 265 1000 LC2F265

(1) Equipés d'une condamnation mécanique sans verrouillage électrique. Commander séparément 2 blocs de contacts
auxiliaires LAD Ni1 pour réaliser le verrouillage électrique entre les 2 contacteurs.
(2) Commander les bobines séparément voir page I78
(3) Fixation par vis. Bornes puissance pouvant être protégées contre le toucher par adjonction de capots, à
commander séparément.

I76 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
