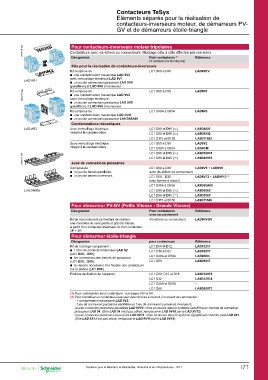

Contacteurs TeSys

PEcEGCcoolVloVéénnn-mmtetGataaetcecVcndtntetteesteeusudutrssrésrdés-sméipe-nipaTanvdraerevéérSrreesémsyurespssrausoeprruurséoerrtumosularirolmeslraté-eotéaurrtitélareoi,sanuiadllgerites,li-eoatddrntéieaiodmndenagérdlmreeeaurrrsePuVrs-

DF537729.eps Pour contacteurs-inverseurs moteur tripolaires

Contacteurs avec vis-étriers ou connecteurs. Montage côte à côte éffectué par vos soins.

Désignation Pour contacteurs (1) Référence
(2 contacteurs identiques)

Kits pour la réalisation de contacteurs-inverseurs

Kit composé de : LC1 D09 à D38 LAD9R1V
b une condamnation mécanique LAD 9V2
LAD 9R1 avec verrouillage électrique LAD 9V1.
LAD 9R3 b un jeu de connexions puissance LAD 9V5
LA9 D8069 (parallèles) et LAD 9V6 (inverseurs)

DF537730.eps Kit composé de : LC1 D09 à D38 LAD9R1
b une condamnation mécanique LAD 9V2
sans verrouillage électrique.
b un jeu de connexions puissance LAD 9V5
(parallèles) et LAD 9V6 (inverseurs)

Kit composé de : LC1 D40A à D65A LAD9R3
b une condamnation mécanique LAD 4CM,
b un jeu de connexions puissance LA9 D65A69.

Condamnations mécaniques LC1 D80 et D95 (a) LA9D4002
LC1 D80 et D95 (c) LA9D8002
Avec verrouillage électrique
intégré à la condamnation

LC1 D115 et D150 LA9D11502

Sans verrouillage électrique LC1 D09 à D38 LAD9V2
intégré à la condamnation LAD4CM
LC1 D40A à D65A LA9D50978
DF537731.eps LC1 D80 et D95 (a) LA9D80978
LC1 D80 et D95 (c)

Jeux de connexions puissance

Composé de : LC1 D09 à D38 LAD9V5 + LAD9V6
b un jeu de barres parallèles,
b un jeu de barres inverseurs. avec vis-étriers ou connecteurs

LC1 D09…D32 LAD9V12 + LAD9V13 (2)
avec bornes à ressort

LC1 D40A à D65A LA9D65A69

LC1 D80 et D95 (a) LA9D8069
LC1 D80 et D95 (c) LA9D8069

LC1 D115 et D150 LA9D11569

Pour démarreur PV-GV (Petite Vitesse - Grande Vitesse)

Désignation Pour contacteurs Référence
avec raccordement

Kit de raccordement permettant de réaliser Vis-étriers ou connecteurs LAD9PVGV
une inversion de sens petite et grande vitesse
à partir d’un contacteur-inverseur et d’un contacteur
2P + 2R

Pour démarreur étoile-triangle

Désignation pour contacteurs Référence

Kit de montage comprenant : LC1 D09 et D12 LAD91217
b 1 bloc de contacts temporisés LAD S2 LC1 D18 à D32 LAD93217
(LC1 D09…D80), LC1 D40A et D50A LAD9SD3
b les connexions des circuits de puissance LC1 D80 LA9D8017

(LC1 D09…D80),
b

sur la platine (LC1 D80).

LC1 D09, D12 et D18 LA9D12974

LC1 D32 LA9D32974

LC1 D40A et D50A –

LC1 D80 LA9D80973

(1) Pour commander les2 contacteurs : voir pages I60 et I61.
(2) Pour constituer un contacteur-inverseur avec bornes à ressort, il convient de commander :
- 1 condamnation mécanique LAD 9V2,
- 1 jeu de connexion puissance parallèles et 1 jeu de connexion puissance inverseurs.
Jeu de connexion puissance parallèles LAD 9V10 : mise en œuvre dans le système avec module de connexion
puissance LAD 34. (Si le LAD 34 n’est pas utilisé, remplacer le LAD 9V10 par le LAD 9V12).
Jeu de connexion puissance inverseurs LAD 9V11 : mise en œuvre dans le système avec bornier aval LAD 331.
(Si le LAD 331 n’est pas utilisé, remplacer le LAD 9V11 par le LAD 9V13).

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I71
