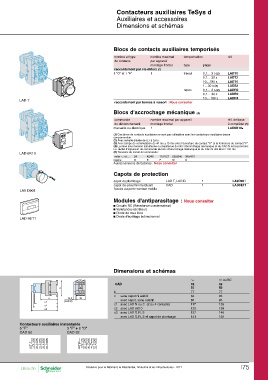

Contacteurs auxiliaires TeSys d
Auxiliaires et accessoires
Dimensions et schémas

Blocs de contacts auxiliaires temporisés

nombre et type nombre maximal temporisation réf.

de contacts par appareil

montage frontal type plage

raccordement par vis-étriers (1)

1 "O" et 1 "F" 1 travail 0,1… 3 s (2) LADT0

0,1… 30 s LADT2

10…180 s LADT4

1…30 s (3) LADS2

repos 0,1… 3 s (2) LADR0

0,1… 30 s LADR2

LAD T 10… 180 s LADR4

LAD 6K10 raccordement par bornes à ressort : Nous consulter
LA9 D901
LAD 9ET1 Blocs d'accrochage mécanique (4)

commande nombre maximal par appareil réf. de base
du déclenchement montage frontal à compléter (5)
manuelle ou électrique 1 LAD6K10i

(1) Ces blocs de contacts auxiliaires ne sont pas utilisables avec les contacteurs auxiliaires basse
consommation.
(2) Avec échelle dilatée de 0,1 à 0,6 s.
(3) Avec temps de commutation de 40 ms ± 15 ms entre l'ouverture du contact "O" et la fermeture du contact "F".
(4) La mise sous tension simultanée ou maintenue du bloc d'accrochage mécanique et du CAD N est à proscrire.
La durée d'impulsion de commande du bloc d'accrochage mécanique et du CAD N doit être u 100 ms.
(5) Tensions du circuit de commande :

volts c et a 24 42/48 110/127 220/240 380/415

repère B E F M Q
Autres tensions de bobines : Nous consulter

Capots de protection

capot de plombage LAD T, LAD R 1 LA9D901
capot de sécurité interdisant CAD 1 LAD9ET1
l'accès au porte-contact mobile

Modules d'antiparasitage : Nous consulter

c Circuits RC (Résistance condensateur)
c Varistances (écrêteur)
c Diode de roue libre
c Diode d'écrêtage bidirectionnel

c 12,5A2 A1 45 Dimensions et schémas c a ou BC
c1 (LAD 8)1A42 1A31/NO 32
c2 32 50
c3 2144 2133//NNOO b CAD 50 77
77 93
3242 3231//NNOC b 84 95
4342 4331//NNOC c sans capot ni additif 86 126
0444 0433//NNOO avec capot, sans additif 117 138
04 03/NO c1 avec LAD N ou C (2 ou 4 contacts) 129 146
c2 avec LAD 6K10 137 150
c3 avec LAD T, R, S 141
avec LAD T, R, S et capot de plombage

Contacteurs auxiliaires instantanés
5 "F" 3 "F" + 2 "O"
CAD 50 CAD 32

A1 A1
13/NO 13/NO
23/NO 21/NC
33/NO 31/NC
43/NO 43/NO
03/NO 03/NO

A2 A2
14 14
24 22
34 32
44 44
04 04

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I75
