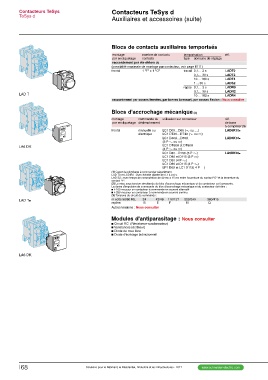

Contacteurs TeSys Contacteurs TeSys d
TeSys d Auxiliaires et accessoires (suite)

LAD T Blocs de contacts auxiliaires temporisés
LA6 DK
LAD Ti montage nombre de contacts temporisation réf.
LA6 DK par encliquetage contacts type domaine de réglage

raccordement par vis-étriers (1)

(possibilité maximale de montage par contacteur, voir page E111)

frontal 1 "F" + 1 "O" travail 0,1… 3 s LADT0

0,1… 30 s LADT2

10… 180 s LADT4

1… 30 s LADS2

repos 0,1… 3 s LADR0

0,1… 30 s LADR2

10… 180 s LADR4

raccordement par cosses fermées, par bornes à ressort, par cosses Faston : Nous consulter

Blocs d'accrochage mécanique (2)

montage commande du utilisation sur contacteur réf.
par encliquetage déclenchement de base
à compléter (3)
manuelle ou LC1 D09…D65 (a ou c) LAD6K10i
frontal électrique LC1 DT20…DT40 (a ou c)

LC1 D40A…D65A LAD6K10i
(3 P a ou c) LA6DK20i
LC1 DT60A et DT80A
(4 P a ou c)
LC1 D80…D150 (3 P a)
LC1 D80 et D115 (3 P c)
LC1 D80 (4 P a)
LC1 D80 et D115 (4 P a)
LP1 D80 et LC1 D115( 4 P c)

(1) Capot de plombage à commander séparément.
LAD T0 et LAD R0 : avec échelle dilatée de 0,1 à 0,6 s.
LAD S2 : avec temps de commutation de 40 ms ± 15 ms entre l'ouverture du contact "O" et la fermeture du
contact "F".
(2) La mise sous tension simultanée du bloc d'accrochage mécanique et du contacteur est à proscrire.
La durée d'impulsion de commande du bloc d'accrochage mécanique et du contacteur doit être :
c u 100 ms pour un contacteur à commande en courant alternatif
c u 250 ms pour un contacteur à commande en courant continu.
(3) Tensions du circuit de commande :
m volts 50/60 Hz, a 24
repère 42/48 110/127 220/240 380/415
B E F M Q

Autres tensions : Nous consulter

Modules d'antiparasitage : Nous consulter

c Circuit RC (Résistance-condansateur)
c Varistances (écrêteur)
c Diode de roue libre
c Diode d'écrétage bidirictionnel
