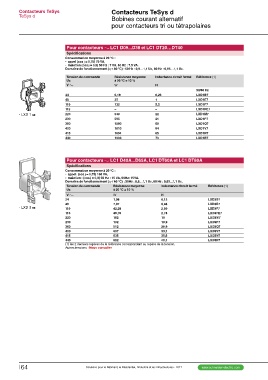

Contacteurs TeSys Contacteurs TeSys d
TeSys d Bobines courant alternatif
pour contacteurs tri ou tétrapolaires

Pour contacteurs a LC1 D09...D38 et LC1 DT20…DT40

Spécifications

Consommation moyenne à 20 °C :
- appel (cos j = 0,75) 70 VA,
- maintien (cos j = 0,3) 50 Hz : 7 VA, 60 Hz : 7,5 VA.
Domaine de fonctionnement (q y 60 °C) : 50 Hz : 0,8…1,1 Uc, 60 Hz : 0,85…1,1 Uc.

810391 Tension de commande Résistance moyenne Inductance circuit fermé Référence (1)
Uc à 20 °C ± 10 %
- LXD 1 ii Va W H 50/60 Hz
LXD1B7
24 6,19 0,26 LXD1E7
48 25 1 LXD1F7
110 130 5,5 LXD1FE7
115 – – LXD1M7
220 539 22 LXD1P7
230 595 21 LXD1Q7
380 1580 60 LXD1V7
400 1810 64 LXD1N7
415 1694 65 LXD1R7
440 1993 73

Pour contacteurs a LC1 D40A...D65A, LC1 DT60A et LC1 DT80A

Spécifications

Consommation moyenne à 20 °C :
- appel: (cos j = 0,75) 160 VA,
- maintien : (cos j = 0,3) 50 Hz : 15 VA, 60Hz: 15VA.
Domaine de fonctionnement (q y 60 °C) : 50Hz : 0,8…1,1 Uc, 60 Hz : 0,85...1,1 Uc.

Tension de commande Résistance moyenne Inductance circuit fermé Référence (1)
Uc à 20 °C ± 10 %
LXD3B7
Va W H LXD3E7
LXD3F7
24 1,98 0,12 LXD3FE7
LXD3M7
- LXD 3 ii 48 7,97 0,48 LXD3P7
LXD3Q7
110 42,28 2,50 LXD3V7
LXD3N7
115 48,76 2,74 LXD3R7

220 182 10

230 192 10,9

380 512 29,9

400 607 33,1

415 635 35,6

440 682 40,1
(1) les 2 derniers repères de la référence correspondent au repère de la tension.
Autres tensions : Nous consulter
