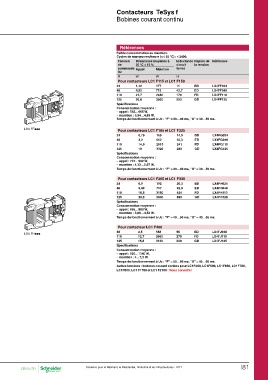

P. 853
Contacteurs TeSys f
Bobines courant continu
Références
Faible consommation au maintien.
Cycles de manœuvres/heure (q y 55 °C) : y 2400.
Tension Résistance moyenne à Inductance Repère de Référence
de 20 °C ± 10 % circuit la tension
commande fermé
Uc Appel Maintien
VW W H
Pour contacteurs LC1 F115 et LC1 F150
24 1,12 177 11 BD LX4FF024
813193 48 4,52 715 42,7 ED LX4FF048
110 21,7 2940 179 FD LX4FF110
125 26,8 3560 223 GD LX4FF125
Spécifications
Consommation moyenne :
- appel : 543…665 W,
- maintien : 3,94…4,83 W.
Temps de fonctionnement à Uc : “F” = 30…40 ms, “O” = 30…50 ms.
LX4 FFppp Pour contacteurs LC1 F185 et LC1 F225
LX4 FHppp
24 0,79 169 14,9 BD LX4FG024
48 3,2 662 55,3 ED LX4FG048
110 14,9 2810 241 FD LX4FG110
125 19 3320 289 GD LX4FG125
Spécifications
Consommation moyenne :
- appel : 737…902 W,
- maintien : 4,13…5,07 W.
Temps de fonctionnement à Uc : “F” = 30…40 ms, “O” = 30…50 ms.
Pour contacteurs LC1 F265 et LC1 F330
24 0,9 192 26,3 BD LX4FH024
48 3,49 707 92,9 ED LX4FH048
110 16,8 3180 424 FD LX4FH110
125 20,8 3840 530 GD LX4FH125
Spécifications
Consommation moyenne :
- appel : 655…803 W,
- maintien : 3,68…4,53 W.
Temps de fonctionnement à Uc : “F” = 40…50 ms, “O” = 40…65 ms.
Pour contacteur LC1 F400
48 2,5 558 56 ED LX4FJ048
110 12,7 2660 270 FD LX4FJ110
125 15,8 3130 330 GD LX4FJ125
Spécifications
Consommation moyenne :
- appel : 920…1140 W,
- maintien : 4…7,5 W.
Temps de fonctionnement à Uc : “F” = 50…60 ms, “O” = 45…60 ms.
Autres tensions : bobines courant continu pour LC1F400, LC1F500, LC1F630, LC1F780,
LC1F800, LC1 F1700 et LC1 F2100 : Nous consulter
