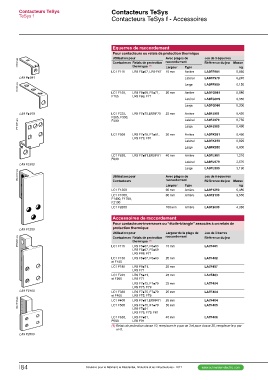

Page 856 - catalogue général SE 2017 (web flip book)

Contacteurs TeSys Contacteurs TeSys
TeSys f Contacteurs TeSys f - Accessoires

LA9 Fp981 Equerres de raccordement
LA9 Fp979
LA9 FL980 Pour contacteurs ou relais de protection thermique

813091.eps LA9 F1250 Utilisation pour Avec plages de Jeu de 3 équerres
LA9 F2100 Contacteurs Relais de protection raccordement
LA9 F2600 Référence du jeu Masse
thermique (1)
LC1 F115 LR9 F5p67, LR9 F67 Largeur Type kg
15 mm Arrière
LA9FF981 0,060

Latéral LA9FF979 0,240

813093.eps Large LA9FF980 0,150

LC1 F150, LR9 F5p69, F5p71, 20 mm Arrière LA9FG981 0,080
F185 LR9 F69, F71 Latéral LA9FG979 0,350
Large LA9FG980 0,200

LC1 F225, LR9 F7p75,LR9 F75 25 mm Arrière LA9FJ981 0,430
F265, F330, Latéral LA9FJ979 0,750
DF510487.eps F400 Large LA9FJ980 0,490

LC1 F500 LR9 F7p79, F7p81, 30 mm Arrière LA9FK981 0,480
LR9 F79, F81 Latéral LA9FK979 0,920
Large LA9FK980 0,800

LC1 F630, LR9 F7p81,LR9 F81 40 mm Arrière LA9FL981 1,210
F800 Latéral LA9FL979 2,570
Large LA9FL980 3,190
DB402137.eps
Utilisation pour Avec plages de Jeu de 6 équerres
Contacteurs raccordement
Référence du jeu Masse
LC1 F1250
LC1 F1000, Largeur Type kg
F1400, F1700, 60 mm Arrière
F2100 LA9F1250 5,480
LC1 F2600
60 mm Arrière LA9F2100 9,550

100 mm Arrière LA9F2600 4.380

Accessoires de raccordement

Pour contacteurs-inverseurs ou “étoile-triangle” associés à un relais de
protection thermique

Utilisation pour Largeur de la plage de Jeu de 3 barres
raccordement Référence du jeu
DF569547.eps Contacteurs Relais de protection
thermique (1) 15 mm LA7F401

LC1 F115 LR9 F5p57, F5p63
LR9 F5p67, F5p69

LR9 F69, F71

LC1 F150 LR9 F5p57, F5p63 20 mm LA7F402
et F185

LC1 F185 LR9 F5p71, 25 mm LA7F407
LR9 F71

LC1 F225 LR9 F5p71, 25 mm LA7F403
et F265 LR9 F71

LR9 F7p75, F7p79 25 mm LA7F404
LR9 F75, F79

LC1 F330 LR9 F7p75, F7p79 25 mm LA7F404
et F400 LR9 F75, F79
DB418723.eps
LC1 F400 LR9 F7p81,LR9 F81 25 mm LA7F404

LC1 F500 LR9 F7p75, F7p79 30 mm LA7F405
LR9 F7p81

LR9 F75, F79, F81

LC1 F630, LR9 F7p81, 40 mm LA7F406
F800 LR9 F81

(1) Relais de protection classe 10, remplacer le p par un 3 et pour classe 20, remplacer le p par
un 5.
