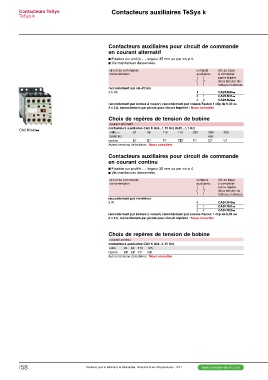

Contacteurs TeSys Contacteurs auxiliaires TeSys k
TeSys k
Contacteurs auxiliaires pour circuit de commande
CA2 KN40ii en courant alternatif

c Fixation sur profilé " largeur 35 mm ou par vis ø 4.
c Vis maintenues desserrées.

circuit de commande contacts réf. de base
consommation auxiliaires à compléter
par le repère
de la tension du
tableau ci-dssous

raccordement par vis-étriers

4,5 VA 4 - CA2KN40ii

3 1 CA2KN31ii

2 2 CA2KN22ii

raccordement par bornes à ressort, raccordement par cosses Faston 1 clip de 6,35 ou

2 x 2,8, raccordement par picots pour circuit imprimé : Nous consulter

Choix de repères de tension de bobine

courant alternatif
contacteurs auxiliaires CA2 K (0,8...1,15 Uc) (0,85...1,1 Uc)
volts c 24 48 110 115 230 380/ 400
50/60 Hz 400
repère B7 E7 F7 FE7 P7 Q7 V7
Autres tensions de bobines : Nous consulter

Contacteurs auxiliaires pour circuit de commande
en courant continu

c Fixation sur profilé " largeur 35 mm ou par vis ø 4.
c Vis maintenues desserrées.

circuit de commande contacts réf. de base
consommation auxiliaires à compléter
par le repère
de la tension du
tableau ci-dssous

raccordement par vis-étriers

3 W 4 - CA3KN40ii

3 1 CA3KN31ii

2 2 CA3KN22ii

raccordement par bornes à ressort, raccordement par cosses Faston 1 clip de 6,35 ou

2 x 2,8, raccordement par picots pour circuit imprimé : Nous consulter

Choix de repères de tension de bobine

courant continu
contacteurs auxiliaires CA3 K (0,8...1,15 Uc)
volts a 24 48 110 125
repère BD ED FD GD
Autres tensions de bobines : Nous consulter

I58 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
