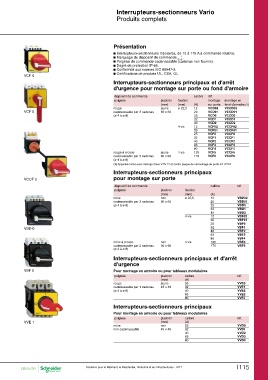

Interrupteurs-sectionneurs Vario
Produits complets

VCF 0 Présentation
VCF 5
c Interrupteurs-sectionneurs tripolaires, de 12 à 175 A à commande rotative.
VCCF 0 c Marquage du dispositif de commande .
VBD 0 c Poignée de commande cadenassable (cadenas non fournis).
VBF 5 c Degré de protection IP 65.
VVE 1 c Conformité aux normes IEC 60947-3.
c Certifications de produits UL, CSA, GL.

Interrupteurs-sectionneurs principaux et d'arrêt
d'urgence pour montage sur porte ou fond d'armoire

dispositif de commande calibre réf.

poignée plastron fixation montage montage en
sur porte fond d'armoire (1)
(mm) (mm) (A) VCD02 VCCD02
rouge jaune ø 22,5 12 VCD01 VCCD01
cadenassable par 3 cadenas 60 x 60 20 VCD0 VCCD0
(ø 4 à ø 8) 25 VCD1 VCCD1
32 VCD2 VCCD2
40 VCF02 VCCF02
4 vis 12 VCF01 VCCF01
20 VCF0 VCCF0
25 VCF1 VCCF1
32 VCF2 VCCF2
40 VCF3 VCCF3
63 VCF4 VCCF4
80 VCF5 VCCF5
rouge à crosse jaune 4 vis 125 VCF6 VCCF6
cadenassable par 3 cadenas 90 x 90 175
(ø 4 à ø 8)

(1) Appareils livrés avec rallonge d'axe VZN 17 et contre plaque de verrouillage de porte KZ 32/74

Interrupteurs-sectionneurs principaux
pour montage sur porte

dispositif de commande calibre réf.
(A) VBD02
poignée plastron fixation 12 VBD01
20 VBD0
(mm) (mm) 25 VBD1
noire noir ø 22,5 32 VBD2
cadenassable par 3 cadenas 60 x 60 40 VBF02
(ø 4 à ø 8) 12 VBF01
20 VBF0
25 VBF1
4 vis 32 VBF2
40 VBF3
63 VBF4
80 VBF5
125 VBF6
175

noire à crosse noir 4 vis
cadenassable par 3 cadenas 90 x 90
(ø 4 à ø 8)

Interrupteurs-sectionneurs principaux et d'arrêt
d'urgence

Pour montage en armoire ou pour tableaux modulaires

poignée plastron calibre réf.
(mm) (A)
rouge jaune 25 VVE0
cadenassable par 1 cadenas 45 x 45 32 VVE1
(ø 4 à ø 6) 40 VVE2
63 VVE3
80 VVE4

Interrupteurs-sectionneurs principaux

Pour montage en armoire ou pour tableaux modulaires

poignée plastron calibre réf.
(mm) (A)
noire noir 25 VVD0
non cadenassable 45 x 45 32 VVD1
40 VVD2
63 VVD3
80 VVD4

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I115
