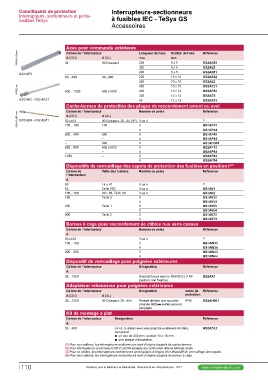

Interrupteurs, sectionneurs et porte- à fusibles IEC - TeSys GS
fusibles TeSys Accessoires

GS2AE5_AE6.psd Axes pour commande extérieure

Calibre de l’interrupteur Longueur de l’axe Section de l’axe Référence

A (CEI) A (UL) mm mm

32 30 Compact 200 5x5 GS2AE82

320 5x5 GS2AE8

GS2 AE5 400 5x5 GS2AE81
GS2 AE2 - GS2 AE21
GS2 AE8 - GS2 AE81 50…400 30...400 200 10 x 10 GS2AE22

I110 320 10 x 10 GS2AE2

GS2AE2.psd 400 10 x 10 GS2AE21

630…1250 600 et 800 200 12 x 12 GS2AE52

320 12 x 12 GS2AE5

40 12 x 12 GS2AE51

Cache-bornes de protection des plages de raccordement amont ou aval

GS2AE8_AE81.psd Calibre de l’interrupteur Nombre de pôles Référence

A (CEI) A (UL)

50 et 63 30 Compact, 30...60 (3P) 3 ou 4 (1)

100…160 100 3 GS1AP33

–4 GS1AP34

200…400 200 3 GS1AP43

–4 GS1AP44

– 400 3 GS1APU53

630…800 600 et 800 3 GS2AP73

–4 GS2AP64

1250 – 3 GS2AP83

4 GS2AP84

Dispositifs de verrouillage des capots de protection des fusibles en position I (2)

Calibre de Taille des fusibles Nombre de pôles Référence
l’interrupteur

A

50 14 x 51 3 ou 4 (3)

63 Taille 00C 3 ou 4 GS1AV1
100…160 22 x 58, Taille 00 3 ou 4 GS1AV2

160 Taille 0 3 GS1AV33
GS1AV34
4 GS1AV53

250 Taille 1 3

4 GS1AV54

400 Taille 2 3 GS1AV73

4 GS1AV74

Bornes à cage pour raccordement de câbles nus sans cosses

Calibre de l’interrupteur Nombre de pôles Référence

A

50 et 63 3 ou 4 (4)

100…160 3 GS1AW33

4 GS1AW34

200…250 3 GS1AW43

4 GS1AW44

Dispositif de verrouillage pour poignées extérieures

Calibre de l’interrupteur Désignation Référence

A

32…1250 Dispositif pour serrure RONIS EL11AP GS2AX1
(serrure non fournie).

Adaptateur rehausseur pour poignées extérieures

Calibre de l’interrupteur Désignation Indice de Référence
protection
A (CEI) A (UL)

32…1250 30 Compact, 30...400 IP 65 GS2AH001
poignée GS2pp sur les anciens
perçages

Kit de montage à plat

Calibre de l’interrupteur Désignation Référence

A

50…400 Le kit, à utiliser avec une poignée extérieure frontale, GS2ADL2

comprend :
b un axe de 200 mm, section 10 x 10 mm,
b une plaque d’adaptation.

(1) Pour ces calibres, les interrupteurs-sectionneurs sont d’origine équipés de cache-bornes.
(2) Pour interrupteurs-sectionneurs NF C et DIN équipés de commande directe latérale droite.
(3) Pour ce calibre, les interrupteurs-sectionneurs sont équipés d’origine d’un dispositif de verrouillage des capots.
(4) Pour ces calibres, les interrupteurs-sectionneurs sont d’origine équipés de bornes à cage.
