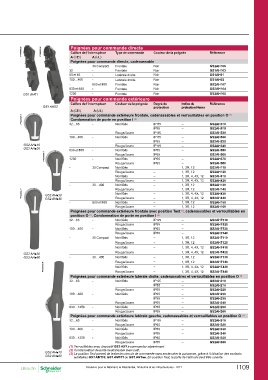

PF568668.tif Poignées pour commande directe
PF568669.tif
Calibre de l’interrupteur Type de commande Couleur de la poignée Référence

A (CEI) A (UL)

Poignées pour commande directe, cadenassable

- 30 Compact Frontale Noir GS2AH106

32 - Frontale Noir GS1AH103

50 et 63 - Latérale droite Noir GS1AH01

100…400 - Latérale droite Noir GS1AH02

- 600 et 800 Frontale Noir GS2AH107

630 et 800 - Frontale Noir GS2AH104

GS1 AH01 1250 - Frontale Noir GS2AH105
GS1 AH02
Poignées pour commande extérieure
GS2 AHp10
GS2 AHp20 Calibre de l’interrupteur Couleur de la poignée Degré de Indice de Référence
protection
GS2 AHp30 A (CEI) A (UL) protection Nema
GS2 AHp40
PF538656.tif GS2 AHp50 Poignées pour commande extérieure frontale, cadenassables et verrouillables en position O (1)
GS2 AHp60 Condamnation de porte en position I (2)

GS2 AHp70 32…63 - Noir/Gris IP 65 – GS2AH510
GS2 AHp80
IP55 – GS2AH515

Rouge/Jaune IP 65 – GS2AH520

100…400 - Noir/Gris IP 65 – GS2AH530

IP55 – GS2AH535

Rouge/Jaune IP 65 – GS2AH540

PF538655.tif 630 et 800 - Noir/Gris IP65 – GS2AH550

Rouge/Jaune IP65 – GS2AH560

1250 - Noir/Gris IP65 – GS2AH570

Rouge/Jaune IP65 – GS2AH580

- 30 Compact Noir/Gris – 1, 3R, 12 GS2AH110

Rouge/Jaune – 1, 3R, 12 GS2AH120

Noir/Gris – 1, 3R, 4, 4X, 12 GS2AH410

Rouge/Jaune – 1, 3R, 4, 4X, 12 GS2AH420

- 30…400 Noir/Gris – 1, 3R, 12 GS2AH130

PF538654.tif Rouge/Jaune – 1, 3R, 12 GS2AH140

Noir/Gris – 1, 3R, 4, 4X, 12 GS2AH430

Rouge/Jaune – 1, 3R, 4, 4X, 12 GS2AH440

- 600 et 800 Noir/Gris – 1, 3R, 12 GS2AH150

Rouge/Jaune – 1, 3R, 12 GS2AH160

Poignées pour commande extérieure frontale avec position Test ,(3) cadenassables et verrouillables en

position O .(1) Condamnation de porte en position I (2)

32…63 - Noir/Gris IP 65 – GS2AHT510

Rouge/Jaune IP65 – GS2AHT520

100…400 - Noir/Gris IP65 – GS2AHT530

Rouge/Jaune IP65 – GS2AHT540

- 30 Compact Noir/Gris – 1, 3R, 12 GS2AHT110

Rouge/Jaune – 1, 3R, 12 GS2AHT120

Noir/Gris – 1, 3R, 4, 4X, 12 GS2AHT410

Rouge/Jaune – 1, 3R, 4, 4X, 12 GS2AHT420

- 30…400 Noir/Gris – 1, 3R, 12 GS2AHT130

PF538653.tif Rouge/Jaune – 1, 3R, 12 GS2AHT140

Noir/Gris – 1, 3R, 4, 4X, 12 GS2AHT430

Rouge/Jaune – 1, 3R, 4, 4X, 12 GS2AHT440

Poignées pour commande extérieure latérale droite, cadenassables et verrouillables en position O (1)

32…63 - Noir/Gris IP 65 – GS2AH210

IP55 – GS2AH215

Rouge/Jaune IP65 – GS2AH220

100…400 - Noir/Gris IP65 – GS2AH230

IP55 – GS2AH235

Rouge/Jaune IP65 – GS2AH240

630…1250 - Noir/Gris IP65 – GS2AH250

Rouge/Jaune IP65 – GS2AH260

Poignées pour commande extérieure latérale gauche, cadenassables et verrouillables en position O (1)

32…63 - Noir/Gris IP 65 – GS2AH310

Rouge/Jaune IP65 – GS2AH320

100…400 - Noir/Gris IP65 – GS2AH330

Rouge/Jaune IP65 – GS2AH340

630…1250 - Noir/Gris IP65 – GS2AH350

Rouge/Jaune IP65 – GS2AH360

(1) Verrouillables avec dispositif GS2 AX1 à commander séparément.
(2) Condamnation de porte neutralisable avec outil.
(3) La position Test permet de tester les circuits de commande sans enclencher la puissance, grâce à l’utilisation des contacts

auxiliaires GS1 AM110, GS1 AM101 ou GS1 ANTpp. En position Test, la porte de l’armoire peut être ouverte.

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I109
