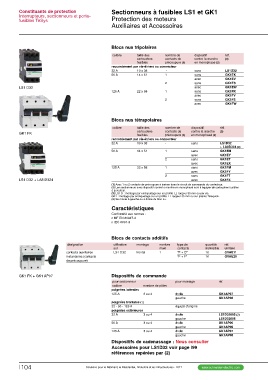

Page 876 - catalogue général SE 2017 (web flip book)

Constituants de protection Sectionneurs à fusibles LS1 et GK1
Interrupteurs, sectionneurs et porte- Protection des moteurs
fusibles TeSys Auxiliaires et Accessoires

Blocs nus tripolaires

calibre taille des nombre de dispositif réf.
cartouches contacts de contre la marche (3)
fusibles précoupure (1) en monophasé (2)

raccordement par vis-étriers ou connecteur

32 A 10 x 38 - sans LS1D32

50 A 14 x 51 1 sans GK1EK

avec GK1EV

2 sans GK1ES

LS1 D32 avec GK1EW

125 A 22 x 58 1 sans GK1FK

avec GK1FV

2 sans GK1FS

avec GK1FW

Blocs nus tétrapolaires

calibre taille des nombre de dispositif réf.
cartouches contacts de contre la marche (3)
GK1 FK fusibles précoupure (1) en monophasé (2)
LS1 D32 + LA8 D324
raccordement par vis-étriers ou connecteur

32 A 10 x 38 - sans LS1D32
+ LA8D324 (4)

50 A 14 x 51 1 sans GK1EM

avec GK1EY

2 sans GK1ET

avec GK1EX

125 A 22 x 58 1 sans GK1FM

avec GK1FY

2 sans GK1FT

avec GK1FX

(1) Avec 1 ou 2 contacts de précoupure à insérer dans le circuit de commande du contacteur.
(2) Les sectionneurs avec dispositif contre la marche en monophasé sont à équiper de cartouches fusibles
G(à3Kp) e1LrSc: 1umtDeoun:rt.amgoenptaagreepnaclriqeunectlaiqgueestaugreunsuprruonfilépr§ofiléla§rgeularrg3e5umr m35omumsuoruplpaatirnveisT.elequick.
(4) Se monte à gauche ou à droite du bloc nu.

Caractéristiques

Conformité aux normes :
n NF EN 60947-3
n IEC 6094-3

Blocs de contacts additifs

désignation utilisation montage nombre type de quantité réf.
sur maxi contacts indivisible unitaire
"F + O" 10 GVAE11
contacts auxiliaires LS1 D32 frontal 1 "F + F" 10 GVAE20

instantanés (contacts

de précoupure)

GK1 FK + GK1 AP07 Dispositifs de commande

I104 pour sectionneur pour montage réf.

calibre nombre de pôles

poignées latérales

125 A 3 ou 4 droite GK1AP07

gauche GK1AP08

poignées frontales (1)

32 - 50 - 125 A équipé d'origine

poignées extérieures

32 A 3 ou 4 droite LS1D32005 (2)

gauche LS1D32006

50 A 3 ou 4 droite GK1AP05

gauche GK1AP06

125 A 3 ou 4 droite GK1AP07

gauche GK1AP08

Dispositifs de cadenassage : Nous consulter
Accessoires pour LS1D32 voir page I99
références repérées par (2)
