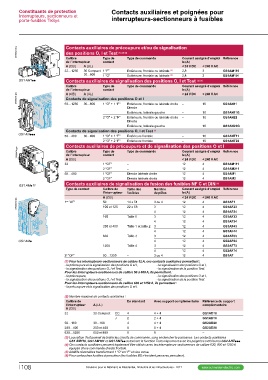

Constituants de protection Contacts auxiliaires et poignées pour
Interrupteurs, sectionneurs et interrupteurs-sectionneurs à fusibles
porte-fusibles TeSys

DF568473.eps Contacts auxiliaires de précoupure et/ou de signalisation

des positions O, I et Test (1) (2) (3)

Calibre Type de Type de commande Courant assigné d’emploi Référence
de l’interrupteur contact Ie (A)

A (CEI) A (UL) < 24 V DC < 240 V AC

32…1250 30 Compact 1 “F” Extérieure, frontale ou latérale (4) 2,8 3 GS1AM110
Extérieure, frontale ou latérale (4) 2,8 3 GS1AM101
30...800 1 “O”

GS1 AM1pp Contacts auxiliaires de signalisation des positions O, I et Test (3) (5)
GS1 ANppp
GS1 AMp11 Calibre Type de Type de commande Courant assigné d’emploi Référence
GS1 AMp de l’interrupteur contact Ie (A)

DF568476.eps I108 A (CEI) A (UL) < 24 V DC < 240 V AC

Contacts de signalisation des positions O et I

50…1250 30...800 1 “O” + 1 “F” Extérieure, frontale ou latérale droite – 10 GS1AN11
Directe

Extérieure, latérale gauche – 10 GS1AN11G

2 “O” + 2 “F” Extérieure, frontale ou latérale droite – 10 GS1AN22
Directe

Extérieure, latérale gauche – 10 GS1AN22G

Contacts de signalisation des positions O, I et Test (3)

50…400 30...400 1 “O” + 1 “F” Extérieure frontale – 10 GS1ANT11

2 “O” + 2 “F” Extérieure frontale – 10 GS1ANT22

DF568474.eps Contacts auxiliaires de précoupure et de signalisation des positions O et I

Calibre Type de Type de commande Courant assigné d’emploi Référence
de l’interrupteur contact Ie (A)

A (CEI) < 24 V DC < 240 V AC

32 1 “OF” – 12 4 GS1AM111

2 “OF” – 12 4 GS1AM211

50…400 1 “OF” Directe latérale droite 12 4 GS1AM1

2 “OF” Directe latérale droite 12 4 GS1AM2

Contacts auxiliaires de signalisation de fusion des fusibles NF C et DIN (6)

Type de contact Calibre de Taille des Nombre Courant assigné d’emploi Référence
de pôles Ie (A)
l’interrupteur fusibles

DF568475.eps A (CEI) < 24 V DC < 240 V AC

1er “OF” 50 14 x 51 3 ou 4 12 4 GS1AF1

100 et 125 22 x 58 3 12 4 GS1AF23

4 12 4 GS1AF24

160 Taille 0 3 12 4 GS1AF33

4 12 4 GS1AF34

250 et 400 Taille 1 et taille 2 3 12 4 GS1AF43

4 12 4 GS1AF44

630 Taille 3 3 12 4 GS2AF63

4 12 4 GS2AF64

1250 Taille 4 3 12 4 GS2AF73

4 12 4 GS2AF74

2e “OF” 50…1250 – 3 ou 4 12 4 GS1AF

(1) Pour les interrupteurs-sectionneurs de calibre 32 A, ces contacts auxiliaires permettent :
- la précoupure et la signalisation des positions O et I, - la signalisation des positions O et I,
- la signalisation des positions O, I et Test, - la signalisation de la position Test.

Pour les interrupteurs-sectionneurs de calibre 50 à 400 A, ils permettent :
- la précoupure, - la signalisation des positions O et I,
- la signalisation des positions O, I et Test, - la signalisation de la position Test.

Pour les interrupteurs-sectionneurs de calibre 630 et 1250 A, ils permettent :
- la précoupure et la signalisation des positions O et I.

(2) Nombre maximal de contacts auxiliaires :

Calibre de En standard Avec support complémentaire Référence du support
l’interrupteur complémentaire
A (CEI) A (UL)

32 30 Compact CC 4 4 + 4 GS1AD10

J2 2+4 GS1AD10

50…160 30...100 4 4+4 GS2AD20

200…400 200 et 400 8 8+4 GS2AD20

630…1250 600 et 800 8 8 –

(3) La position Test permet de tester les circuits de commande, sans enclencher la puissance. Les contacts auxiliaires
GS1 AM110, GS1 AM101 et GS1 ANTpp autorisent la fonction Test uniquement avec les poignées extérieures GS2 AHTppp.

(4) Ces contacts auxiliaires peuvent également être utilisés avec les interrupteurs-sectionneurs de calibre 630, 800 et 1250 A
équipés d’une commande directe frontale.

(5) Additifs réversibles transformant 1 “O” en “F” et vice versa.
(6) Pour cartouches fusibles à percuteur (les fusibles BS n’existent pas avec percuteur).
