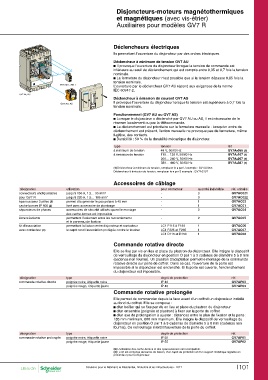

P. 873
Disjoncteurs-moteurs magnétothermiques
et magnétiques (avec vis-étrier)
Auxiliaires pour modèles GV7 R
Déclencheurs électriques
Ils permettent l'ouverture du disjoncteur par des ordres électriques.
4 Déclencheur à minimum de tension GV7 AU
3 c Il provoque l'ouverture du disjoncteur lorsque la tension de commande est
inférieure au seuil de déclenchement qui est compris entre 0,35 et 0,7 fois la tension
2 nominale.
1 c La fermeture du disjoncteur n'est possible que si la tension dépasse 0,85 fois la
tension nominale.
GV7 AE11, AB11 L'ouverture par le déclencheur GV7 AU répond aux exigences de la norme
IEC 60947-2.
GV7 RE, RS
GV7 AU, AS Déclencheur à émission de courant GV7 AS
Il provoque l'ouverture du disjoncteur lorsque la tension est supérieure à 0,7 fois la
tension nominale.
Fonctionnement (GV7 AU ou GV7 AS)
c Lorsque le disjoncteur a déclenché par GV7 AU ou AS, il est nécessaire de le
réarmer localement ou par la télécommande.
c Le déclenchement est prioritaire sur la fermeture manuelle : lorsqu'un ordre de
déclenchement est présent, l'action manuelle ne provoque pas de fermeture, même
fugitive, des contacts.
c Durabilité : 50 % de la durabilité mécanique du disjoncteur.
type tension réf.
à minimum de tension 48 V, 50/60 Hz GV7Ai055 (1)
à émission de tension 110… 130 V, 50/60 Hz GV7Ai107 (1)
200… 240 V, 50/60 Hz GV7Ai207 (1)
380… 440 V, 50/60 Hz GV7Ai387 (1)
(1) Déclencheur à minimum de tension, remplacer le i par U exemple : GV7AU055
Déclencheur à émission de tension, remplacer le i par S exemple : GV7AS107
désignation Accessoires de câblage
utilisation pour contacteur quantité indivisible réf. unitaire
connecteurs encliquetables jusqu'à 150 A, 1,5… 95 mm2 - 3 GV7AC021
pour GV7 R jusqu'à 220 A, 1,5… 185 mm2 - 3 GV7AC022
épanouisseur 3 pôles (2) permet d'augmenter le pas polaire à 45 mm - 1 GV7AC03
cache-bornes IP 405 (2) livré avec accessoire de plombage - 1 GV7AC01
séparateurs de phases accessoires de sécurité utilisés quand le montage - 2 GV7AC04
des cache-bornes est impossible
écrans isolants permettent l'isolement entre les raccordements - 2 GV7AC05
et le panneau de fixation
kit d'association permettant la liaison entre disjoncteur et contacteur LC1 F115 à F185 1 GV7AC06
avec contacteur (3) le capot rend l'association protégée contre le toucher LC1 F225 et F265 1 GV7AC07
LC1 D115 et D150 1 GV7AC08
Commande rotative directe
Elle se fixe par vis en lieu et place du plastron du disjoncteur. Elle intègre le dispositif
de verrouillage du disjoncteur en position O par 1 à 3 cadenas de diamètre 5 à 8 mm
(cadenas non fournis). Un plastron d'adaptation permet le montage de la commande
rotative directe sur porte de coffret. Dans ce cas, l'ouverture de la porte est
impossible si le disjoncteur est enclenché. Si la porte est ouverte, l'enclenchement
du disjoncteur est impossible.
désignation type degré de protection réf.
commande rotative directe poignée noire, étiquette noire IP 40 GV7AP03
poignée rouge, étiquette jaune IP 40 GV7AP04
désignation type Commande rotative prolongée
commande rotative prolongée poignée noire, étiquette noire
poignée rouge, étiquette jaune Elle permet de commander depuis la face avant d'un coffret un disjoncteur installé
au fond du coffret. Elle se compose :
c d'un boîtier qui se fixe par vis en lieu et place du plastron du disjoncteur
c d'un ensemble (poignée et plastron) à fixer sur la porte du coffret
c d'un axe de prolongation à ajuster : distances entre le plan de fixation et la porte :
185 mm minimum, 600 mm maximum. Elle intègre le dispositif de verrouillage du
disjoncteur en position O par 1 à 3 cadenas de diamètre 5 à 8 mm (cadenas non
fournis). Ce verrouillage interdit l'ouverture de la porte du coffret.
degré de protection réf.
IP 55 GV7AP01
IP 55 GV7AP02
(2) L'utilisation des cache-bornes et des épanouisseurs est incompatible.
(3) Le kit est composé de barres de liaison, d'un capot de protection et d'un support métallique réglable en
profondeur pour le disjoncteur.
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I101
