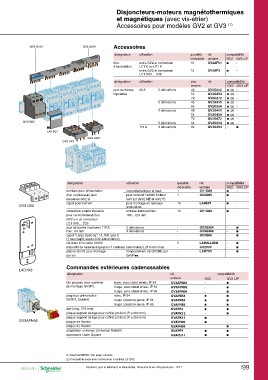

Page 871 - catalogue général SE 2017 (web flip book)

Disjoncteurs-moteurs magnétothermiques
et magnétiques (avec vis-étrier)
Accessoires pour modèles GV2 et GV3 (1)

Accessoires

désignation utilisation quantité réf. compatibilité
GV2 GV3 L/P
indivisible unitaire b -

bloc entre GV2 et contacteur 10 GV2AF01 b -
d'association LC1 K ou LP1 K

entre GV2 et contacteur 10 GV2AF3
LC1 D09… D38

désignation utilisation pas réf. compatibilité
GV2 GV3 L/P
en mm b (2) -
b (2) -
jeux de barres 63 A 2 dérivations 45 GV2G245 b (2) -
b (2) -
tripolaires 54 GV2G254 b (2) -
b (2) -
72 GV2G272 b (2) -
b (2) -
3 dérivations 45 GV2G345 b (2) -
- b
54 GV2G354

4 dérivations 45 GV2G445

54 GV2G454

72 GV2G472

5 dérivations 54 GV2G554

115 A 3 dérivations 64 GV3G364

désignation utilisation quantité réf. compatibilité
GV2 GV3 L/P
indivisible unitaire b -
borniers pour alimentation raccordement par le haut 1 GV1G09 b -
b -
d'un ou plusieurs jeux peut recevoir l'additif limiteur 1 GV2G05 b -

de barres GV2 G GV1 L3 (GV2 ME et GV2 P) - b
- b
GV3 G66 capot pour bornier pour montage en tableaux 10 LA9E07 - b
LAD7 X3 modulaires - b
GV3APN02 - b
connexion souple tripolaire entraxe entre profilés : 10 GV1G02 - b

pour raccordement d'un 100…120 mm

GV2 sur un contacteur

LC1 D09… D25

jeux de barres tripolaires 115 A. 2 dérivations - GV3G264
Pas : 64 mm 3 dérivations - GV3G364

capot "Large Spacing", UL 508 type E - GV3G66
(1 seul capot requis côté alimentation)

clé Allen n°4 isolée 1000V 5 LADALLEN4

dispositif de cadenassage pour 4 cadenas (non fournis), Ø 6 mm maxi - GV2V03

platine rétrofit pour montage remplacement de GV3ME par - LAD7X3
par vis GV3Ppp

Commandes extérieures cadenassables

désignation réf. compatibilité
unitaire
kits poignée avec système noire, avec statut erreur, IP 54 G- V2 GV3 L/P
de montage GV3P/L rouge, avec statut erreur, IP 54 GV3APN01 - b
GV3APN02 - b
rouge, sans statut erreur, IP 65 GV3APN04 b b
GVAPB54 b b
poignées universelles noire, IP 54 GVAPR54 b b
GV3P/L (seules) rouge / plastron jaune, IP 54 GVAPR65 b b
GVAPA1 b
rouge / plastron jaune, IP 65 GVAPK12 - b
GVAPK11 b
axe (long. 315 mm) GVAPH02 b -
GVAPH03 -
plaque support de tige pour coffret profond (P ≥ 300 mm) GVAPP1 - b
GVAPL01 b b
plaque support de tige pour coffret profond (P ≥ 250 mm) b b

plaque de fixation

plaque de fixation

adaptateur universel (Universal Retrofit)

accessoire Laser Square

(1) Sauf GV3ME80, Voir page suivante I99
(2) Compatible aussi avec sectionneur à fusibles LS1D32
