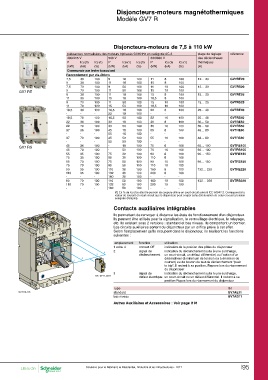

Disjoncteurs-moteurs magnétothermiques
Modèle GV7 R

Disjoncteurs-moteurs de 7,5 à 110 kW

puissances normalisées des moteurs triphasés 50/60 Hz en catégorie AC-3 plage de réglage référence

400/415 V 500 V 660/690 V des déclencheurs

P Icu (1) Ics (1) P Icu (1) Ics (1) P Icu (1) Ics (1) thermiques

(kW) (kA) (%) (kW) (kA) (%) (kW) (kA) (%) (A)

Commande par levier basculant

Raccordement par vis-étriers

7,5 36 100 9 18 100 11 8 100 12… 20 GV7RE20
9 36 100 11 18 100 15 8 100

7,5 70 100 9 50 100 11 10 100 12… 20 GV7RS20
9 70 100 11 50 100 15 10 100
GV7 RE
GV7 RS 9 36 100 11 18 100 15 8 100 15… 25 GV7RE25
11 36 100 15 18 100 18,5 8 100
GV7 RE, RS
9 70 100 11 50 100 15 10 100 15… 25 GV7RS25
11 70 100 15 50 100 18,5 10 100

18,5 36 100 18,5 18 100 22 8 100 25… 40 GV7RE40
- - - 22 18 100 - - -

18,5 70 100 18,5 50 100 22 10 100 25… 40 GV7RS40

22 36 100 30 18 100 30 8 100 30… 50 GV7RE50

22 70 100 30 50 100 30 10 100 30… 50 GV7RS50

37 36 100 45 18 100 55 8 100 48… 80 GV7RE80
- - - 55 18 100 - - -

37 70 100 45 50 100 55 10 100 48… 80 GV7RS80
- - - 55 50 100 - - -

45 36 100 - 18 100 75 8 100 60… 100 GV7RE100

45 70 100 - 50 100 75 10 100 60… 100 GV7RS100

55 35 100 75 30 100 90 8 100 90… 150 GV7RE150
75 35 100 90 30 100 110 8 100

55 70 100 75 50 100 90 10 100 90… 150 GV7RS150
75 70 100 90 50 100 110 10 100

90 35 100 110 30 100 160 8 100 132… 220 GV7RE220
110 35 100 132 30 100 200 8 100
- - - 160 30 100 - - -

90 70 100 110 50 100 160 10 100 132… 220 GV7RS220
110 70 100 132 50 100 200 10 100
- - - 160 50 100 - - -

(1) En % de Icu (Icu étant le pouvoir de coupure ultime en court-circuit suivant IEC 60947-2. Correspond à la
valeur de courant en court-circuit que le disjoncteur peut couper sans détérioration de celui-ci sous la tension
assignée d'emploi).

Contacts auxiliaires intégrables

Ils permettent de renvoyer à distance les états de fonctionnement d'un disjoncteur.
Ils peuvent être utilisés pour la signalisation, le verrouillage électrique, le relayage,
etc. Ils existent sous 2 versions : standard et bas niveau. Ils comportent un bornier.
Les circuits auxiliaires sortent du disjoncteur par un orifice prévu à cet effet.
Selon l'emplacement qu'ils occupent dans le disjoncteur, ils réalisent les fonctions
suivantes :

emplacement fonction utilisation

1 et/ou 4 contact OF indication de la position des pôles du disjoncteur

4 2 signal de indication du déclenchement suite à une surcharge,
3 déclenchement un court-circuit, un défaut différentiel, ou l’action d’un

2 déclencheur (à minimum de tension ou à émission de
1 courant) ou du bouton de test de déclenchement "push

to trip". Il revient à sa position. Repose lors du réarmement
du disjoncteur

GV7 AE11, AB11 3 signal de indication du déclenchement suite à une surcharge,
défaut électrique un court-circuit ou un défaut différentiel. Il revient à sa
position Repos lors du réarmement du disjoncteur

type réf.
standard GV7AE11
bas niveau GV7AB11

Autres Auxiliaires et Accessoires : Voir page I101
