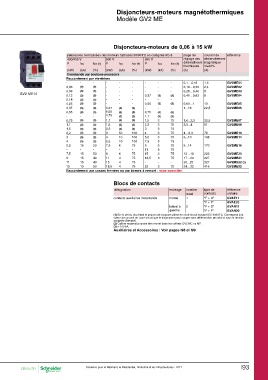

Page 865 - catalogue général SE 2017 (web flip book)

Disjoncteurs-moteurs magnétothermiques
Modèle GV2 ME

Disjoncteurs-moteurs de 0,06 à 15 kW

puissances normalisées des moteurs triphasés 50/60 Hz en catégorie AC-3 plage de courant de référence
réglage des déclenchement
400/415 V 500 V 690 V déclencheurs magnétique

P Icu Ics (1) P Icu Ics (1) P Icu Ics (1) thermiques Id±20%

(kW) (kA) (%) (kW) (kA) (%) (kW) (kA) (%) (A) (A)

Commande par boutons-poussoirs

Raccordement par vis-étriers

- - - - - - - - - 0,1…0,16 1,5 GV2ME01

0,06 (3) (3) - - - - - - 0,16…0,25 2,4 GV2ME02

GV2 ME10 0,09 (3) (3) - - - - - - 0,25…0,40 5 GV2ME03

0,12 (3) (3) - - - 0,37 (3) (3) 0,40…0,63 8 GV2ME04

0,18 (3) (3) - - - - - -

0,25 (3) (3) - - - 0,55 (3) (3) 0,63…1 13 GV2ME05

0,37 (3) (3) 0,37 (3) (3) - - - 1...16 22,5 GV2ME06
0,55 (3)
0,55 (3) (3) 0,75 (3) 0,75 (3) (3)

- - - (3) (3) 1,1 (3) (3)

0,75 (3) (3) 1,1 (3) (3) 1,5 3 75 1,6...2,5 33,5 GV2ME07

1,1 (3) (3) 1,5 (3) (3) 2,2 3 75 2,5...4 51 GV2ME08

1,5 (3) (3) 2,2 (3) (3) 3 3 75

2,2 (3) (3) 3 50 100 4 3 75 4…6,3 78 GV2ME10

3 (3) (3) 4 10 100 5,5 3 75 6...10 138 GV2ME14

4 (3) (3) 5,5 10 100 7,5 3 75

5,5 15 50 7,5 6 75 9 3 75 9...14 170 GV2ME16

- - - - - - 11 3 75

7,5 15 50 9 6 75 15 3 75 13…18 223 GV2ME20

9 15 40 11 4 75 18,5 3 75 17…23 327 GV2ME21

11 15 40 15 4 75 - - - 20...25 327 GV2ME22 (2)

15 10 50 18,5 4 75 22 3 75 24…32 416 GV2ME32

Raccordement par cosses fermées ou par bornes à ressort : nous consulter.

Blocs de contacts

désignation montage nombre type de référence
maxi contacts unitaire

contacts auxiliaires instantanés frontal 1 "F + O" GVAE11

"F + F" GVAE20

latéral à 2 "F + O" GVAN11
gauche "F + F" GVAN20

(1) En % de Icu (Icu étant le pouvoir de coupure ultime en court-circuit suivant IEC 60947-2. Correspond à la
valeur de courant en court-circuit que le disjoncteur peut couper sans détérioration de celui-ci sous la tension
assignée d'emploi).
(2) Calibre maximal pouvant être monté dans les coffrets GV2 MC ou MP.
(3) > 100 kA.

Auxiliaires et Accessoires : Voir pages I98 et I99

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 I93
