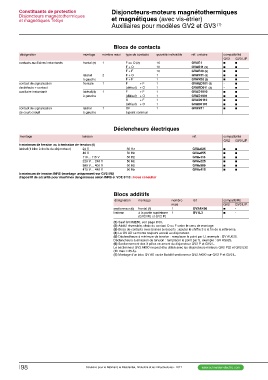

Page 870 - catalogue général SE 2017 (web flip book)

Constituants de protection Disjoncteurs-moteurs magnétothermiques
Disjoncteurs magnétothermiques et magnétiques (avec vis-étrier)
et magnétiques TeSys Auxiliaires pour modèles GV2 et GV3 (1)

Blocs de contacts

désignation montage nombre maxi type de contacts quantité indivisible réf. unitaire compatibilité
GV2 GV3 L/P
b b
b b
contacts auxiliaires instantanés frontal (7) 1 F ou O (2) 10 GVAE1 b b
b b
F + O 10 GVAE11 (3) b b
- b
F + F 10 GVAE20 (3) - b
b b
latéral 2 F + O 1 GVAN11 (3) b b
b b
à gauche F + F 1 GVAN20 (3) b b
b b
contact de signalisation frontale 1 F + F 1 GVAED101 (3)
de défauts + contact (défaut) + O 1 GVAED011 (3)

auxiliaire instantané latéral (4) 1 F + F 1 GVAD1010

à gauche (défaut) + O 1 GVAD1001

O + F 1 GVAD0110

(défaut) + O 1 GVAD0101

contact de signalisation latéral 1 OF 1 GVAM11

de court-circuit à gauche à point commun

Déclencheurs électriques

montage tension réf. compatibilité
GV2 GV3 L/P

b b
à minimum de tension ou à émission de tension (5) b b
b b
latéral (1 bloc à droite du disjoncteur) 24 V 50 Hz GVAi025 b b
b b
48 V 50 Hz GVAi055 b b

110… 115 V 50 Hz GVAi115

220 V… 240 V 50 Hz GVAi225

380 V… 400 V 50 Hz GVAi385

415 V… 440 V 50 Hz GVAi415

à minimum de tension INRS (montage uniquement sur GV2 ME)
dispositif de sécurité pour machines dangereuses selon INRS et VDE 0113 : Nous consulter

Blocs additifs

désignation montage nombre réf. compatibilité

maxi GV2 GV3 L/P
b -
sectionneur (6) frontal (7) 1 GV2AK00 b -

limiteur à la partie supérieure 1 GV1L3
(GV2 ME et GV2 P)

(1) Sauf GV3ME80, voir page I100.
(2) Additif réversible, choix du contact O ou F selon le sens de montage.
(3) Blocs de contacts avec bornes à ressorts : ajouter le chiffre 3 à la fin de la référence.
(4) Le GV AD se monte toujours accolé au disjoncteur.
(5) Déclencheurs à minimum de tension : remplacer le point par U, exemple : GV AU025.
Déclencheurs à émission de tension : remplacer le point par S, exemple : GV AS025.
(6) Sectionnement des 3 pôles en amont du disjoncteur GV2 P et GV2 L.
Le sectionneur GV2 AK00 ne peut être utilisé avec les disjoncteurs-moteurs GV2 P32 et GV2 L32
(Ith max = 25 A).
(7) Montage d'un bloc GV AE ou de l'additif sectionneur GV2 AK00 sur GV2 P et GV2 L.
