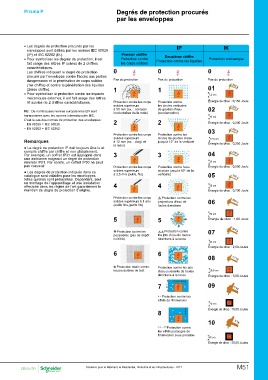

Prisma P Degrés de protection procurés
par les enveloppes

• Les degrés de protection procurés par les Premier chiffre IP IK
enveloppes sont définis par les normes IEC 60529 Protection contre
(IP) et IEC 62262 (IK). les corps solides Deuxième chiffre Protection mécanique
Protection contre les liquides
• Pour symboliser les degrés de protection, il est 0 0
fait usage des lettres IP suivies de 2 chiffres 0
caractéristiques. Pas de protection Pas de protection
Les chiffres indiquent le degré de protection Pas de protection
procuré par l'enveloppe contre l'accès aux parties 1 01 200 g
dangereuses et la pénétration de corps solides 1
(1er chiffre) et contre la pénétration des liquides 7,5 cm
(2ème chiffre).
Protection contre les corps Énergie de choc : 0,150 Joule
• Pour symboliser la protection contre les impacts solides supérieurs Protection contre
mécaniques externes, il est fait usage des lettres à 50 mm (ex. : contacts les chutes verticales 02 200 g
IK suivies de 2 chiffres caractéristiques. involontaires de la main) de gouttes d’eau
(condensation) 10 cm
NB : De nombreuses normes européennes EN sont 2
harmonisées avec les normes internationales IEC. 2 Énergie de choc : 0,200 Joule
C'est le cas des normes de protection des enveloppes : Protection contre les corps
– EN 60529 = IEC 60529. solides supérieurs Protection contre les 03 200 g
– EN 62262 = IEC 62262. à 12 mm (ex. : doigt de chutes de gouttes d’eau
la main) jusqu’à 15° de la verticale 17,5 cm
Remarques
3 3 Énergie de choc : 0,350 Joule
● Le degré de protection IP doit toujours être lu et
compris chiffre par chiffre et non globalement. Protection contre les corps Protection contre l’eau 04 200 g
Par exemple, un coffret IP31 est approprié dans solides supérieurs en pluie jusqu’à 60° de la
une ambiance exigeant un degré de protection à 2,5 mm (outils, fils) verticale) 25 cm
minimal IP21. Par contre, un coffret IP30 ne peut
pas convenir 4 4 Énergie de choc : 0,500 Joule

● Les degrés de protection indiqués dans ce Protection contre les corps Protection contre les 05 200 g
catalogue sont valables pour les enveloppes solides supérieurs à 1 mm projections d’eau de
telles qu’elles sont présentées. Cependant, seul (outils fins, petits fils) toutes directions 35 cm
un montage de l’appareillage et une installation
effectués dans les règles de l’art garantissent le Énergie de choc : 0,700 Joule
maintien du degré de protection d’origine.

06 500 g

5 5 20 cm

Protection contre les Protection contre Énergie de choc : 1,00 Joule
poussières (pas de dépôt les jets d’eau de toutes
nuisible) directions à la lance 07 500 g

66 40 cm

Protection totale contre Protection contre les jets Énergie de choc : 2,00 Joules
les poussières de test d'eau puissants de toutes
directions à la lance 08 1,7 kg

29,5 cm

Énergie de choc : 5,00 Joules

7 09 5 kg

Protection contre les 20 cm
effets de l’immersion
Énergie de choc : 10,00 Joules
8
10 5 kg
Protection contre
les effets prolongés de 40 cm
l’immersion sous pression
Énergie de choc : 20,00 Joules

Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 M51
