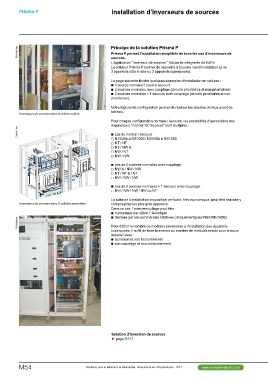

Prisma P Installation d’inverseurs de sources

PD391283.eps Principe de la solution Prisma P

DD381617.eps Inverseurs de sources dans la même cellule. Prisma P permet l’installation simplifiée de tous les cas d’inverseurs de
Inverseurs de sources dans 2 cellules associées. sources.
L’application "inverseur de sources " fait partie intégrante de l’offre.
PD391284.eps La solution Prisma P permet de répondre à tous les cas d’installation (2 ou
3 appareils côte à côte ou 2 appareils superposés).

La page suivante illustre quelques exemples d’installation en cellules :
b 1 source normale/1 source secours
b 2 sources normales avec couplage (circuits prioritaires et non-prioritaires)
b 2 sources normales + 1 secours avec couplage (circuits prioritaires et non-
prioritaires).

Notre logiciel de configuration permet de réaliser les dessins de face avant de
tableau.

Pour chaque configuration normale / secours, les possibilités d’association des
disjoncteurs "normal" et "secours" sont multiples :

b cas du normal / secours :
v NS630b à NS1600 / NS630b à NS1600
v NT / NT
v NT / NW &
v NW / NT
v NW / NW

b cas de 2 sources normales avec couplage :
v NW & / NW / NW
v NT / NT & / NT
v NW / NW / NW

b cas de 2 sources normales + 1 secours avec couplage :
v NW / NW / NW / NW ou NT.

La solution d’installation en position verticale, très économique, peut être réalisée y
compris pour les plus gros appareils.
Dans ce cas, l’interverrouillage peut être :
b mécanique par câble + électrique
b réalisée par les commandes rotatives (uniquement pour NS630b/1600).

Pour définir le nombre de modules nécessaire à l’installation des appareils
superposés, il suffit de faire la somme du nombre de modules requis pour chaque
appareil avec :
b sa liaison et son raccordement
b son capotage et son cloisonnement.

Solution d'inversion de sources
► page G117
