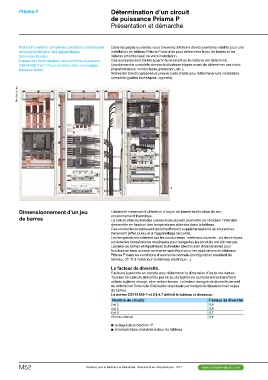

Prisma P Détermination d’un circuit
de puissance Prisma P
Présentation et démarche

Prisma P prend en compte les conditions d’installation Dans les pages suivantes vous trouverez à travers divers exemples validés pour une
et de raccordement des appareillages installation en tableau Prisma P une aide pour déterminer le jeu de barres et les
Schneider Electric. liaisons amont et aval de votre installation.
L’ensemble de l’installation est conforme à la norme Ces exemples sont traités à partir du moment où le matériel est déterminé.
CEI 61439-1 et 2. Nous sommes dans une logique Une démarche complète comporte plusieurs étapes avant de déterminer ces choix
tableaux testés. (transformateur, conducteurs, protection, etc.).
Schneider Electric propose plusieurs outils d’aide pour déterminer une installation
complète (guides techniques, logiciels).

PB115588_120.eps

Dimensionnement d’un jeu L’intensité maximum d’utilisation d’un jeu de barres est fonction de son
de barres environnement thermique.
La nature et la section des conducteurs doivent permettre de véhiculer l’intensité
demandée en fonction des températures atteintes dans le tableau.
Ces conducteurs subissent un échauffement supplémentaire lié au courant les
traversant (effet joule), et à l’appareillage raccordé.
Les températures atteintes sur les conducteurs, matériaux isolants... ne doivent pas
excéder les températures maximales pour lesquelles les produits ont été conçus.
Les jeux de barres et répartiteurs Schneider Electric sont dimensionnés pour
fonctionner sans aucune contrainte spécifique pour les applications en tableaux
Prisma P dans les conditions d’ambiance normale (configuration standard du
tableau, 35 °C à l’extérieur du tableau électrique...).

Le facteur de diversité.

Facteurs à prendre en compte pour déterminer la dimension d’un jeu de barres :
Tous les récepteurs alimentés par un jeu de barres ne sont pas nécessairement
utilisés à pleine charge, ni en même temps. Le facteur assigné de diversité permet
de déterminer l’intensité d’utilisation maximale permettant de dimensionner ce jeu
de barres.
La norme CEI 61439-1 et 2 § 4.7 définit le tableau ci-dessous :

Nombre de circuits Facteur de diversité
2 et 3 0,9
4 et 5 0,8
6 et 9 0,7
10 et au-dessus 0,6

b le degré de protection IP.
b la température ambiante autour du tableau.
