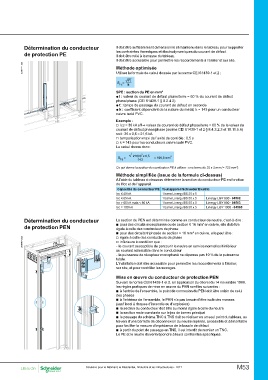

DD381471.eps Détermination du conducteur Il doit être suffisamment dimensionné et maintenu dans le tableau pour supporter
de protection PE les contraintes thermiques et électrodynamiques du courant de défaut.
Il doit être relié à la masse du tableau.
Détermination du conducteur Il doit être accessible pour permettre les raccordements à l’atelier et sur site.
de protection PEN
Méthode optimisée

Utiliser la formule de calcul donnée par la norme CEI 61439-1 et 2 :

SPE= l2t
k

SPE : section du PE en mm²
@@I : valeur du courant de défaut phase/terre = 60 % du courant de défaut
phase/phase (CEI 61439-1 § 8.2.4.2)
@@t : temps de passage du courant de défaut en seconde
@@k : coefficient dépendant de la nature du métal, k = 143 pour un conducteur
cuivre isolé PVC.

Exemple :
v Icc = 36 kA eff C valeur du courant de défaut phase/terre = 60 % de la valeur du
courant de défaut phase/phase (norme CEI 61439-1 et 2 § 8.4.3.2.3 et 10.11.5.6)
soit : 36 x 0,6 = 21,6 kA
v temporisation maxi de l’unité de contrôle : 0,5 s
v k = 143 pour les conducteurs cuivre isolé PVC.
Le calcul donne donc :

SPE = 216002 x 0,5 = 106,8 mm2
143

Ce qui donne la section du conducteur PE à utiliser : une barre de 25 x 5 mm (= 125 mm2).

Méthode simplifiée (issue de la formule ci-dessus)

A l’aide du tableau ci-dessous déterminer la section du conducteur PE en fonction
de l’Icc et de l’appareil.

Capacités du conducteur PE Tout appareil Schneider Electric

Icc y 40 kA 1 barre Linergy BS 25 x 5

Icc y 65 kA 1 barre Linergy BS 50 x 5 Linergy LGY 630 - 04502

Icc > 65 kA mais < 80 kA 1 barre Linergy BS 50 x 5 Linergy LGY 800 - 04503
Icc = 100 kA 1 barre Linergy BS 50 x 5 Linergy LGY 1000 - 04505

DD384616.eps La section du PEN est déterminée comme un conducteur de neutre, c’est-à-dire :
b pour des circuits monophasés ou de section y 16 mm² en cuivre, elle doit être
égale à celle des conducteurs de phase
b pour des circuits triphasés de section > 16 mm² en cuivre, elle peut être :
v égale à celle des conducteurs de phase
v inférieure à condition que :
- le courant susceptible de parcourir le neutre en service normal soit inférieur
au courant admissible dans le conducteur
- la puissance de récepteur monophasé ne dépasse pas 10 % de la puissance
totale.
L’installation doit être accessible pour permettre les raccordements à l’atelier,
sur site, et pour contrôler les serrages.

Mise en œuvre du conducteur de protection PEN

Suivant la norme CEI 61439-1 et 2, en application du décret du 14 novembre 1988,
les règles pratiques de mise en œuvre du PEN sont les suivantes :
b à l’entrée de l’ensemble, le point de connexion du PEN doit être voisin de celui
des phases
b à l’intérieur de l’ensemble, le PEN n’a pas besoin d’être isolé des masses
(sauf local à risques d’incendie ou d’explosion)
b la section du conducteur doit être au moins égale à celle du neutre
b la section reste constante sur le jeu de barres principal
b le passage du schéma TNC à TNS doit se réaliser en un seul point du tableau, au
travers d’une barrette de déconnexion du neutre repérée, accessible et démontable
pour faciliter la mesure d’impédance de la boucle de défaut
b à partir du point de passage en TNS, il est interdit de recréer un TNC.
Le PE et le neutre doivent répondre à leurs contraintes spécifiques.
