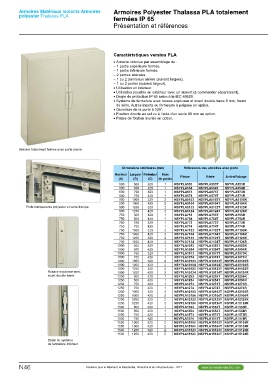

Armoires Matériaux isolants Armoires Armoires Polyester Thalassa PLA totalement
polyester Thalassa PLA fermées IP 65
Présentation et références
Caractéristiques version PLA
• A rmoire obtenue par assemblage de :
– 1 partie supérieure fermée.
– 1 partie inférieure fermée.
– 2 parties latérales.
– 1 ou 2 panneaux arrière (suivant largeur).
– 1 ou 2 portes (suivant largeur).
• Utilisation en intérieur.
• U tilisation possible en extérieur avec un auvent (à commander séparément).
• Degré de protection IP 65 selon à la IEC 60529.
• Système de fermeture avec rosace enjoliveur et insert double barre 5 mm, fourni
de série. Autres inserts ou fermeture à poignée en option.
• O uverture de la porte à 120°.
• Fixation directe au sol ou à l’aide d’un socle 60 mm en option.
• P attes de fixation murale en option.
Armoire totalement fermée avec porte pleine. Dimensions extérieures (mm) Références des armoires avec porte
Porte transparente polyester et verre trempé. Hauteur Largeur Profondeur Nbre Pleine Vitrée Anti-affichage
(A) (B) (C) de portes
Rosace enjoliveur avec
insert double barre. 500 500 320 1 NSYPLA553 NSYPLA553T NSYPLA553R
500 500 420 1 NSYPLA554 NSYPLA554T NSYPLA554R
Détail du système 500 750 320 1 NSYPLA573 NSYPLA573T NSYPLA573R
de fermeture intérieur. 500 750 420 1 NSYPLA574 NSYPLA574T NSYPLA574R
500 1000 320 2 NSYPLA5103 NSYPLA5103T NSYPLA5103R
500 1000 420 2 NSYPLA5104 NSYPLA5104T NSYPLA5104R
500 1250 320 2 NSYPLA5123 NSYPLA5123T NSYPLA5123R
500 1250 420 2 NSYPLA5124 NSYPLA5124T NSYPLA5124R
750 500 320 1 NSYPLA753 NSYPLA753T NSYPLA753R
750 500 420 1 NSYPLA754 NSYPLA754T NSYPLA754R
750 750 320 1 NSYPLA773 NSYPLA773T NSYPLA773R
750 750 420 1 NSYPLA774 NSYPLA774T NSYPLA774R
750 1000 320 2 NSYPLA7103 NSYPLA7103T NSYPLA7103R
750 1000 420 2 NSYPLA7104 NSYPLA7104T NSYPLA7104R
750 1250 320 2 NSYPLA7123 NSYPLA7123T NSYPLA7123R
750 1250 420 2 NSYPLA7124 NSYPLA7124T NSYPLA7124R
1000 500 320 1 NSYPLA1053 NSYPLA1053T NSYPLA1053R
1000 500 420 1 NSYPLA1054 NSYPLA1054T NSYPLA1054R
1000 750 320 1 NSYPLA1073 NSYPLA1073T NSYPLA1073R
1000 750 420 1 NSYPLA1074 NSYPLA1074T NSYPLA1074R
1000 1000 320 2 NSYPLA10103 NSYPLA10103T NSYPLA10103R
1000 1000 420 2 NSYPLA10104 NSYPLA10104T NSYPLA10104R
1000 1250 320 2 NSYPLA10123 NSYPLA10123T NSYPLA10123R
1000 1250 420 2 NSYPLA10124 NSYPLA10124T NSYPLA10124R
1250 500 320 1 NSYPLA1253 NSYPLA1253T NSYPLA1253R
1250 500 420 1 NSYPLA1254 NSYPLA1254T NSYPLA1254R
1250 750 320 1 NSYPLA1273 NSYPLA1273T NSYPLA1273R
1250 750 420 1 NSYPLA1274 NSYPLA1274T NSYPLA1274R
1250 1000 320 2 NSYPLA12103 NSYPLA12103T NSYPLA12103R
1250 1000 420 2 NSYPLA12104 NSYPLA12104T NSYPLA12104R
1250 1250 320 2 NSYPLA12123 NSYPLA12123T NSYPLA12123R
1250 1250 420 2 NSYPLA12124 NSYPLA12124T NSYPLA12124R
1500 500 320 1 NSYPLA1553 NSYPLA1553T NSYPLA1553R
1500 500 420 1 NSYPLA1554 NSYPLA1554T NSYPLA1554R
1500 750 320 1 NSYPLA1573 NSYPLA1573T NSYPLA1573R
1500 750 420 1 NSYPLA1574 NSYPLA1574T NSYPLA1574R
1500 1000 320 2 NSYPLA15103 NSYPLA15103T NSYPLA15103R
1500 1000 420 2 NSYPLA15104 NSYPLA15104T NSYPLA15104R
1500 1250 320 2 NSYPLA15123 NSYPLA15123T NSYPLA15123R
1500 1250 420 2 NSYPLA15124 NSYPLA15124T NSYPLA15124R
