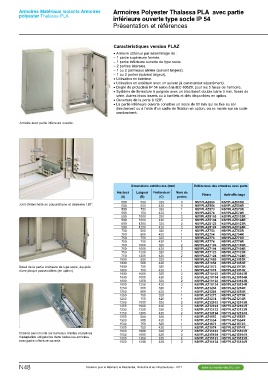

Armoires Matériaux isolants Armoires Armoires Polyester Thalassa PLA avec partie
polyester Thalassa PLA inférieure ouverte type socle IP 54
Présentation et références
Caractéristiques version PLAZ
• A rmoire obtenue par assemblage de :
– 1 partie supérieure fermée.
– 1 partie inférieure ouverte de type socle.
– 2 parties latérales.
– 1 ou 2 panneaux arrière (suivant largeur).
– 1 ou 2 portes (suivant largeur).
• U tilisation en intérieur.
• U tilisation en extérieur avec un auvent (à commander séparément).
• D egré de protection IP 54 selon à la IEC 60529, pour les 5 faces de l’armoire.
• Système de fermeture à poignée avec un bloc insert double barre 5 mm, fourni de
série. Autres blocs inserts ou à barillets et clés disponibles en option.
• Ouverture de la porte à 120°.
• L a partie inférieure ouverte constitue un socle de 60 mm qui se fixe au sol
directement ou à l’aide d’un cadre de fixation en option, ou se monte sur un socle
semi-enterré.
Armoire avec partie inférieure ouverte.
Dimensions extérieures (mm) Références des armoires avec porte
Hauteur Largeur Profondeur Nbre de Pleine Anti-affichage
Joint d'étanchéité en polyuréthane et charnière 120°. (A) (B) (C) portes NSYPLAZ553 NSYPLAZ553R
NSYPLAZ554 NSYPLAZ554R
Détail de la partie inférieure de type socle, équipée 500 500 320 1 NSYPLAZ573 NSYPLAZ573R
d'une plaque passe-câbles (en option). 500 500 420 1 NSYPLAZ574 NSYPLAZ574R
500 750 320 1 NSYPLAZ5103 NSYPLAZ5103R
Châssis plein monté sur barreaux crantés et platines 500 750 420 1 NSYPLAZ5104 NSYPLAZ5104R
d'adaptation obligatoires dans toutes les armoires 500 1000 320 2 NSYPLAZ5123 NSYPLAZ5123R
avec partie inférieure ouverte. 500 1000 420 2 NSYPLAZ5124 NSYPLAZ5124R
500 1250 320 2 NSYPLAZ753 NSYPLAZ753R
500 1250 420 2 NSYPLAZ754 NSYPLAZ754R
750 500 320 1 NSYPLAZ773 NSYPLAZ773R
750 500 420 1 NSYPLAZ774 NSYPLAZ774R
750 750 320 1 NSYPLAZ7103 NSYPLAZ7103R
750 750 420 1 NSYPLAZ7104 NSYPLAZ7104R
750 1000 320 2 NSYPLAZ7123 NSYPLAZ7123R
750 1000 420 2 NSYPLAZ7124 NSYPLAZ7124R
750 1250 320 2 NSYPLAZ1053 NSYPLAZ1053R
750 1250 420 2 NSYPLAZ1054 NSYPLAZ1054R
1000 500 320 1 NSYPLAZ1073 NSYPLAZ1073R
1000 500 420 1 NSYPLAZ1074 NSYPLAZ1074R
1000 750 320 1 NSYPLAZ10103 NSYPLAZ10103R
1000 750 420 1 NSYPLAZ10104 NSYPLAZ10104R
1000 1000 320 2 NSYPLAZ10123 NSYPLAZ10123R
1000 1000 420 2 NSYPLAZ10124 NSYPLAZ10124R
1000 1250 320 2 NSYPLAZ1253 NSYPLAZ1253R
1000 1250 420 2 NSYPLAZ1254 NSYPLAZ1254R
1250 500 320 1 NSYPLAZ1273 NSYPLAZ1273R
1250 500 420 1 NSYPLAZ1274 NSYPLAZ1274R
1250 750 320 1 NSYPLAZ12103 NSYPLAZ12103R
1250 750 420 1 NSYPLAZ12104 NSYPLAZ12104R
1250 1000 320 2 NSYPLAZ12123 NSYPLAZ12123R
1250 1000 420 2 NSYPLAZ12124 NSYPLAZ12124R
1250 1250 320 2 NSYPLAZ1553 NSYPLAZ1553R
1250 1250 420 2 NSYPLAZ1554 NSYPLAZ1554R
1500 500 320 1 NSYPLAZ1573 NSYPLAZ1573R
1500 500 420 1 NSYPLAZ1574 NSYPLAZ1574R
1500 750 320 1 NSYPLAZ15103 NSYPLAZ15103R
1500 750 420 1 NSYPLAZ15104 NSYPLAZ15104R
1500 1000 320 2 NSYPLAZ15123 NSYPLAZ15123R
1500 1000 420 2 NSYPLAZ15124 NSYPLAZ15124R
1500 1250 320 2
1500 1250 420 2
