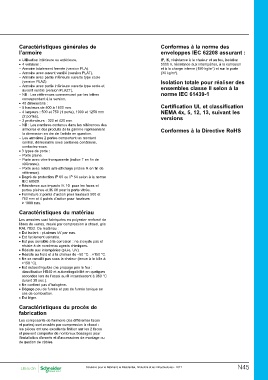

Caractéristiques générales de Conformes à la norme des
l’armoire enveloppes IEC 62208 assurant :

• U tilisation intérieure ou extérieure. IP, IK, résistance à la chaleur et au feu, isolation
• 4 versions : 5000 V, résistance aux intempéries, à la corrosion
– Armoire totalement fermée (version PLA). et à la charge interne (150 kg/m2) et sur la porte
– Armoire avec auvent ventilé (version PLAT). (30 kg/m2).
– Armoire avec partie inférieure ouverte type socle
Isolation totale pour réaliser des
(version PLAZ). ensembles classe II selon à la
– Armoire avec partie inférieure ouverte type socle et norme IEC 61439-1

auvent ventilé (version PLAZT). Certification UL et classification
– NB : Les références commencent par les lettres NEMA 4x, 5, 12, 13, suivant les
versions
correspondant à la version.
• 40 dimensions : Conformes à la Directive RoHS
– 5 hauteurs de 500 à 1500 mm.
– 4 largeurs : 500 et 750 (1 porte), 1000 et 1250 mm

(2 portes).
– 2 profondeurs : 320 et 420 mm.
– NB : Les nombres contenus dans les références des

armoires et des produits de la gamme représentent
la dimension en dm de l’article en question.
– Les armoires 2 portes comportent un montant
central, démontable sous certaines conditions,
contactez-nous.
• 3 types de porte :
– Porte pleine.
– Porte avec vitre transparente (indice T en fin de
référence).
– Porte avec reliefs anti-affichage (indice R en fin de
référence).
• Degré de protection IP 65 ou IP 54 selon à la norme
IEC 60529.
• Résistance aux impacts IK 10 pour les faces et
portes pleines et IK 08 pour la porte vitrée.
• Fermeture 2 points d’action pour hauteurs 500 et
750 mm et 4 points d’action pour hauteurs
≥ 1000 mm.

Caractéristiques du matériau

Les armoires sont fabriquées en polyester renforcé de
fibres de verres, moulé par compression à chaud, gris
RAL 7032. Ce matériau :
• Est isolant : plusieurs kV par mm.
• E st facilement usinable.
• E st peu sensible à la corrosion : ne s’oxyde pas et

résiste à de nombreux agents chimiques.
• Résiste aux intempéries (pluie, UV).
• R ésiste au froid et à la chaleur de –50 °C…+150 °C.
• N e se ramollit pas sous la chaleur (tenue à la bille à

+150 °C).
• Est autoextinguible (ne propage pas le feu :

classification HB40 et autoextinguibilité en quelques
secondes lors de l’essai au fil incandescent à 960 °C
durant 30 sec.).
• Ne contient pas d’halogène.
• Dégage peu de fumée et pas de fumée toxique en
cas de combustion.
• E st léger.

Caractéristiques du procès de
fabrication

Les composants de l’armoire (les différentes faces
et portes) sont moulés par compression à chaud :
les pièces ont une excellente finition sur les 2 faces
et peuvent comporter de nombreux bossages pour
l’installation d’inserts et d’accessoires de montage ou
de gestion de câbles.
