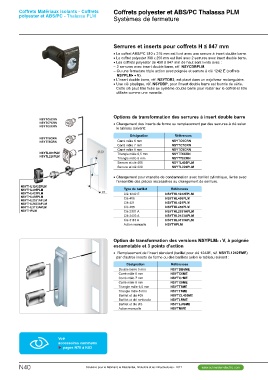

Coffrets Matériaux isolants - Coffrets Coffrets polyester et ABS/PC Thalassa PLM
polyester et ABS/PC - Thalassa PLM Systèmes de fermeture

Serrures et inserts pour coffrets H ≤ 847 mm

• L e coffret ABS/PC 310 x 215 mm est livré avec une serrure à insert double barre.
• Le coffret polyester 308 x 255 mm est livré avec 2 serrures avec insert double barre.
• L es coffrets polyester de 430 à 847 mm de haut sont livrés avec :
– 2 serrures avec insert double barre, réf. NSYCDBPLM.
– Ou une fermeture triple action avec poignée et serrure à clé 1242 E (coffrets

NSYPLM• • V).
• L ’insert double barre, réf. NSYTDB3, est placé dans un enjoliveur rectangulaire.
• Une clé plastique, réf. NSYDBP, pour l'insert double barre est fournie de série.

Cette clé peut être fixée au système double barre pour rester sur le coffret et être
utilisée comme une manette.

NSYTC6CRN Options de transformation des serrures à insert double barre
NSYTC7CRN
NSYTC8CRN • C hangement des inserts de forme ou remplacement par des serrures à clé selon
le tableau suivant:
NSYTT6CRN
NSYTT8CRN Désignation Références

NSYTL405PLM Carré mâle 6 mm NSYTC6CRN
NSYTL220PLM Carré mâle 7 mm NSYTC7CRN
Carré mâle 8 mm NSYTC8CRN
NSYTHL1242EPLM Triangle mâle 6,5 mm NSYTT6CRN
NSYTHL405PLM Triangle mâle 8 mm NSYTT8CRN
NSYTHL421PLM Serrure et clé 405 NSYTL405PLM
NSYTHL455PLM Serrure et clé 220 NSYTL220PLM
NSYTHL2331APLM
NSYTHL2433APLM • Changement pour manette de condamnation avec barillet cylindrique, livrée avec
NSYTHL3113APLM l'ensemble des pièces nécessaires au changement de serrrure.
NSYTHPLM
Type de barillet Références

Clé 1242 E NSYTHL1242EPLM
Clé 405 NSYTHL405PLM
Clé 421 NSYTHL421PLM
Clé 455 NSYTHL455PLM
Clé 2331 A NSYTHL2331APLM
Clé 2433 A NSYTHL2433APLM
Clé 3113 A NSYTHL3113APLM
Action manuelle NSYTHPLM

Option de transformation des versions NSYPLM• • V, à poignée
escamotable et 3 points d'action

• Remplacement de l'insert standard (barillet pour clé 1242E, réf. NSYTL1242EME)
par d'autres inserts de forme ou des barillets selon le tableau suivant :

Désignation Références

Double barre 5 mm NSYTDB5ME
Carré mâle 6 mm NSYTC6ME
Carré mâle 7 mm NSYTC7ME
Carré mâle 8 mm NSYTC8ME
Triangle mâle 6,5 mm NSYTT6ME
Triangle mâle 8 mm NSYTT8ME
Barillet et clé 405 NSYTCL405ME
Barillet et clé renforcée NSYTLRME
Barillet et clé JIS NSYTLJISME
Action manuelle NSYTMME

N40 Voir www.schneider-electric.com
accessoires communs
► pages N78 à N83
