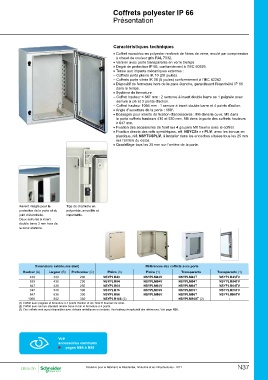

Coffrets polyester IP 66
Présentation

Caractéristiques techniques

• C offret monobloc en polyester renforcé de fibres de verre, moulé par compression
à chaud de couleur gris RAL 7032.

• V ersion avec porte transparente en verre trempé.
• D egré de protection IP 66, conformément à l’IEC 60529.
• Tenue aux impacts mécaniques externes :
– C offrets porte pleine IK 10 (20 joules).
– Coffrets porte vitrée IK 08 (5 joules) conformément à l’IEC 62262.
• Dispositif de fermeture hors de la zone étanche, garantissant l'étanchéité IP 66

dans le temps.
• S ystème de fermeture :
– C offret hauteur ≤ 847 mm : 2 serrures à insert double barre ou 1 poignée avec

serrure à clé et 3 points d'action.
– Coffret hauteur 1056 mm : 1 serrure à insert double barre et 4 points d'action.
• A ngle d'ouverture de la porte : 180°.
• B ossages pour inserts de fixation d'accessoires : M6 dans la cuve, M5 dans

la porte coffrets hauteurs 430 et 530 mm, M6 dans la porte des coffrets hauteurs
≥ 647 mm.
• Fixation des accessoires de fond sur 4 goujons M8 fournis avec le coffret.
• F ixation directe des rails symétriques, réf. NSYCS• • • PLM, avec les écrous en
plastique, réf. NSYTCSPLM, à installer dans les encoches situées tous les 25 mm
sur l’arrière du corps.
• Q uadrillage tous les 25 mm sur l'arrière de la porte.

Auvent intégré pour la Tige de charnière en
protection de la porte et du polyamide, amovible et
joint d’étanchéité. imperdable.
Deux serrures à insert
double barre 3 mm hors de
la zone étanche.

Dimensions extérieures (mm) Références des coffrets avec porte

Hauteur (A) Largeur (B) Profondeur (C) Pleine (3) Pleine (1) Transparente Transparente (1)

430 330 200 NSYPLM43 NSYPLM43V NSYPLM43T NSYPLM43TV
NSYPLM54TV
530 430 200 NSYPLM54 NSYPLM54V NSYPLM54T NSYPLM64TV
NSYPLM75TV
647 436 250 NSYPLM64 NSYPLM64V NSYPLM64T NSYPLM86TV

747 536 300 NSYPLM75 NSYPLM75V NSYPLM75T -

847 636 300 NSYPLM86 NSYPLM86V NSYPLM86T

1056 852 350 NSYPLM108 (2) - NSYPLM108T (2)

(1) Coffret avec poignée et fermeture à 3 points d'action et clé 1242 E fournies de série.
(2) Coffret avec serrure standard double barre 5 mm et fermeture à 4 points.
(3) Ces coffrets sont aussi disponibles avec châssis métalliques ou isolants. Voir tableau récapitulatif des références: Voir page R38.

Voir N37
accessoires communs
u pages N84 à N89
