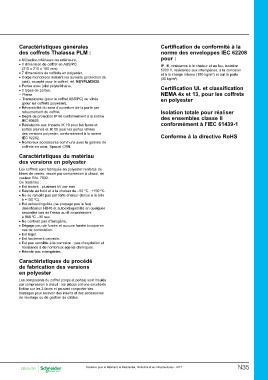

Page 1137 - catalogue général SE 2017 (web flip book)

Caractéristiques générales Certification de conformité à la
des coffrets Thalassa PLM : norme des enveloppes IEC 62208
pour :
• Utilisation intérieure ou extérieure.
• 1 dimension de coffret en ABS/PC IP, IK, résistance à la chaleur et au feu, isolation
5000 V, résistance aux intempéries, à la corrosion
(310 x 215 x 160 mm). et à la charge interne (150 kg/m2) et sur la porte
• 7 dimensions de coffrets en polyester. (30 kg/m2).
• C orps monoblocs incluant les auvents (protection du
Certification UL et classification
joint), excepté pour le coffret, réf. NSYPLM3025. NEMA 4x et 13, pour les coffrets
• P ortes avec joint polyuréthane. en polyester
• 2 types de portes.
– Pleine. Isolation totale pour réaliser
– Transparente (pour le coffret ABS/PC) ou vitrée des ensembles classe II
conformément à l’IEC 61439-1
(pour les coffrets polyester).
• R éversibilité du sens d'ouverture de la porte par Conforme à la directive RoHS

retournement du coffret.
• Degré de protection IP 66 conformément à la norme

IEC 60529.
• Résistance aux impacts IK 10 pour les faces et

portes pleines et IK 08 pour les portes vitrées
des versions polyester, conformément à la norme
IEC 62262.
• N ombreux accessoires communs avec la gamme de
coffrets en acier, Spacial CRN.

Caractéristiques du matériau
des versions en polyester

Les coffrets sont fabriqués en polyester renforcé de
fibres de verres, moulé par compression à chaud, de
couleur RAL 7032.
Ce matériau :
• Est isolant : plusieurs kV par mm.
• Résiste au froid et à la chaleur de –50 ºC...+150 ºC.
• N e se ramollit pas par forte chaleur (tenue à la bille

à +150 ºC).
• Est autoextinguible (ne propage pas le feu) :

classification HB40 et autoextinguibilité en quelques
secondes lors de l’essai au fil incandescent
à 960 ºC –30 sec.
• N e contient pas d’halogène.
• D égage peu de fumée et aucune fumée toxique en
cas de combustion.
• E st léger.
• Est facilement usinable.
• E st peu sensible à la corrosion : pas d’oxydation et
résistance à de nombreux agents chimiques.
• R ésiste aux intempéries.

Caractéristiques du procédé
de fabrication des versions
en polyester

Les composants du coffret (corps et portes) sont moulés
par compression à chaud : les pièces ont une excellente
finition sur les 2 faces et peuvent comporter des
bossages pour recevoir des inserts et des accessoires
de montage ou de gestion de câbles.
