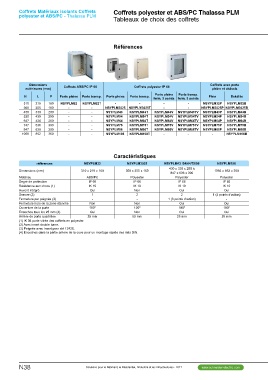

Coffrets Matériaux isolants Coffrets Coffrets polyester et ABS/PC Thalassa PLM
polyester et ABS/PC - Thalassa PLM Tableaux de choix des coffrets

Références

Dimensions Coffrets ABS/PC IP 66 Coffrets polyester IP 66 Coffrets avec porte
extérieures (mm) pleine et châssis

H L P Porte pleine Porte transp. Porte pleine Porte transp. Porte pleine Porte transp. Plein Bakélite
ferm. 3 points ferm. 3 points
310 215 160 - -
308 255 160 NSYPLM32 NSYPLM32T NSYPLM3025 NSYPLM3025T - - NSYPLM32P NSYPLM32B
430 330 200 - - NSYPLM43 NSYPLM43T - - NSYPLM3025P NSYPLM3025B
530 430 200 - - NSYPLM54 NSYPLM54T NSYPLM43V NSYPLM43TV NSYPLM43P NSYPLM43B
647 436 250 - - NSYPLM64 NSYPLM64T NSYPLM54V NSYPLM54TV NSYPLM54P NSYPLM54B
747 536 300 - - NSYPLM75 NSYPLM75T NSYPLM64V NSYPLM64TV NSYPLM64P NSYPLM64B
847 636 300 - - NSYPLM86 NSYPLM86T NSYPLM75V NSYPLM75TV NSYPLM75P NSYPLM75B
1056 852 350 - - NSYPLM108 NSYPLM108T NSYPLM86V NSYPLM86TV NSYPLM86P NSYPLM86B
- - - - - NSYPLM108B

références NSYPLM32 Caractéristiques NSYPLM43 /54/64/75/86 NSYPLM108

NSYPLM3025 430 x 330 x 200 à 1056 x 852 x 350
847 x 636 x 300
Dimensions (mm) 310 x 215 x 160 308 x 255 x 160 Polyester
Polyester IP 66
Matériau ABS/PC Polyester IP 66 IK 10
IK 10 Oui
Degré de protection IP 66 IP 66 Oui
2 1 (4 points d'action)
Résistance aux chocs (1) IK 10 IK 10 -
1 (3 points d'action)
Auvent intégré Oui Non Oui Oui
180º 180º
Serrure (2) 12 Oui Oui
25 mm
Fermeture par poignée (3) - - 25 mm

Fermeture hors de la zone étanche Non Non

Ouverture de la porte 180º 120º

Encoches tous les 25 mm (4) Oui Non

Arrière de porte quadrillée 25 mm 50 mm

(1) IK 08 porte vitrée des coffrets en polyester.

(2) Avec insert double barre.

(3) Poignée avec insert pour clé 1242E.

(4) Encoches dans la partie arrière de la cuve pour un montage rapide des rails DIN.
