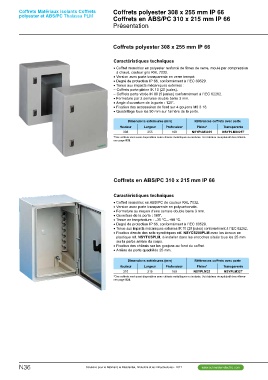

Coffrets Matériaux isolants Coffrets Coffrets polyester 308 x 255 mm IP 66
polyester et ABS/PC Thalassa PLM
N36 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
Coffrets en ABS/PC 310 x 215 mm IP 66
Présentation
Coffrets polyester 308 x 255 mm IP 66
Caractéristiques techniques
• C offret monobloc en polyester renforcé de fibres de verre, moulé par compression
à chaud, couleur gris RAL 7032.
• V ersion avec porte transparente en verre trempé.
• Degré de protection IP 66, conformément à l’IEC 60529.
• T enue aux impacts mécaniques externes :
– Coffrets porte pleine IK 10 (20 joules).
– C offrets porte vitrée IK 08 (5 joules) conformément à l’IEC 62262.
• Fermeture par 2 serrures double barre 3 mm.
• Angle d'ouverture de la porte : 120°.
• Fixation des accessoires de fond sur 4 goujons M8 3 18.
• Quadrillage tous les 50 mm sur l'arrière de la porte.
Dimensions extérieures (mm) Références coffrets avec porte
Hauteur Largeur Profondeur Pleine* Transparente
308 255 160 NSYPLM3025 NSYPLM3025T
*Ces coffrets sont aussi disponibles avec châssis métalliques ou isolants. Voir tableau récapitulatif des référen-
ces page R38.
Coffrets en ABS/PC 310 x 215 mm IP 66
Caractéristiques techniques
• Coffret monobloc en ABS/PC de couleur RAL 7032.
• Version avec porte transparente en polycarbonate.
• F ermeture au moyen d’une serrure double barre 3 mm.
• O uverture de la porte : 180°.
• T enue en température : –35 °C...+90 °C.
• D egré de protection IP 66, conformément à l’IEC 60529.
• T enue aux impacts mécaniques externes IK 10 (20 joules) conformément à l’IEC 62262.
• F ixation directe des rails symétriques réf. NSYCS200PLM avec les écrous en
plastique réf. NSYTCSPLM, à installer dans les encoches situés tous les 25 mm
sur la partie arrière du corps.
• F ixation des châssis sur les goujons au fond du coffret.
• A rrière de porte quadrillée 25 mm.
Dimensions extérieures (mm) Références coffrets avec porte
Hauteur Largeur Profondeur Pleine* Transparente
310 215 160 NSYPLM32 NSYPLM32T
*Ces coffrets sont aussi disponibles avec châssis métalliques ou isolants. Voir tableau récapitulatif des référen-
ces page R38.
