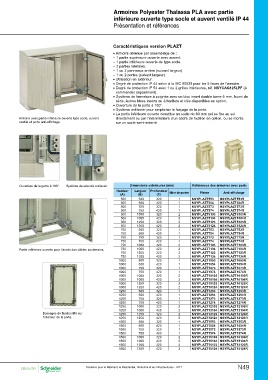

Armoires Polyester Thalassa PLA avec partie
inférieure ouverte type socle et auvent ventilé IP 44
Présentation et références

Armoire avec partie inférieure ouverte type socle, auvent Caractéristiques version PLAZT
ventilé et porte anti-affichage.
• Armoire obtenue par assemblage de :
– 1 partie supérieure ouverte avec auvent.
– 1 partie inférieure ouverte de type socle.
– 2 parties latérales.
– 1 ou 2 panneaux arrière (suivant largeur).
– 1 ou 2 portes (suivant largeur).
• U tilisation en extérieur.
• D egré de protection IP 44 selon à la IEC 60529 pour les 5 faces de l’armoire.
• D egré de protection IP 54 avec 1 ou 2 grilles intérieures, réf. NSYCAG125LPF (à

commander séparément).
• S ystème de fermeture à poignée avec un bloc insert double barre 5 mm, fourni de

série. Autres blocs inserts ou à barillets et clés disponibles en option.
• O uverture de la porte à 180°.
• Système antilevier pour empêcher le forçage de la porte.
• L a partie inférieure ouverte constitue un socle de 60 mm qui se fixe au sol

directement ou par l’intermédiaire d’un cadre de fixation en option, ou se monte
sur un socle semi-enterré.

Ouverture de la porte à 180°. Système de sécurité antilevier. Dimensions extérieures (mm) Références des armoires avec porte

Partie inférieure ouverte pour l'accès des câbles souterrains. Hauteur Largeur Profondeur Nbre de portes Pleine Anti-affichage
(A) (B) (C)
Bossages de fixation M8 sur NSYPLAZT553 NSYPLAZT553R
l’intérieur de la porte. 500 500 320 1 NSYPLAZT554 NSYPLAZT554R
500 500 420 1 NSYPLAZT573 NSYPLAZT573R
500 750 NSYPLAZT574 NSYPLAZT574R
500 750 320 1 NSYPLAZT5103 NSYPLAZT5103R
500 1000 420 1 NSYPLAZT5104 NSYPLAZT5104R
500 1000 320 2 NSYPLAZT5123 NSYPLAZT5123R
500 1250 NSYPLAZT5124 NSYPLAZT5124R
500 1250 420 2 NSYPLAZT753 NSYPLAZT753R
750 500 320 2 NSYPLAZT754 NSYPLAZT754R
750 500 420 2 NSYPLAZT773 NSYPLAZT773R
750 750 320 1 NSYPLAZT774 NSYPLAZT774R
750 750 NSYPLAZT7103 NSYPLAZT7103R
750 1000 420 1 NSYPLAZT7104 NSYPLAZT7104R
750 1000 320 1 NSYPLAZT7123 NSYPLAZT7123R
750 1250 420 1 NSYPLAZT7124 NSYPLAZT7124R
750 1250 NSYPLAZT1053 NSYPLAZT1053R
1000 500 320 2 NSYPLAZT1054 NSYPLAZT1054R
1000 500 NSYPLAZT1073 NSYPLAZT1073R
1000 750 420 2 NSYPLAZT1074 NSYPLAZT1074R
1000 750 320 2 NSYPLAZT10103 NSYPLAZT10103R
1000 1000 420 2 NSYPLAZT10104 NSYPLAZT10104R
1000 1000 NSYPLAZT10123 NSYPLAZT10123R
1000 1250 320 1 NSYPLAZT10124 NSYPLAZT10124R
1000 1250 420 1 NSYPLAZT1253 NSYPLAZT1253R
1250 500 320 1 NSYPLAZT1254 NSYPLAZT1254R
1250 500 420 1 NSYPLAZT1273 NSYPLAZT1273R
1250 750 NSYPLAZT1274 NSYPLAZT1274R
1250 750 320 2 NSYPLAZT12103 NSYPLAZT12103R
1250 1000 420 2 NSYPLAZT12104 NSYPLAZT12104R
1250 1000 320 2 NSYPLAZT12123 NSYPLAZT12123R
1250 1250 NSYPLAZT12124 NSYPLAZT12124R
1250 1250 420 2 NSYPLAZT1553 NSYPLAZT1553R
1500 500 320 1 NSYPLAZT1554 NSYPLAZT1554R
1500 500 420 1 NSYPLAZT1573 NSYPLAZT1573R
1500 750 320 1 NSYPLAZT1574 NSYPLAZT1574R
1500 750 NSYPLAZT15103 NSYPLAZT15103R
1500 1000 420 1 NSYPLAZT15104 NSYPLAZT15104R
1500 1000 320 2 NSYPLAZT15123 NSYPLAZT15123R
1500 1250 420 2 NSYPLAZT15124 NSYPLAZT15124R
1500 1250
320 2
420 2
320 1
420 1

320 1
420 1
320 2

420 2

320 2
420 2
