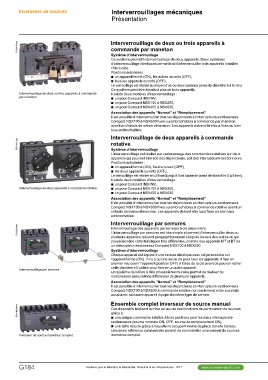

Inverseurs de sources Interverrouillages mécaniques
Présentation

PB113435.eps Interverrouillage de deux ou trois appareils à
commande par maneton
PB113418.eps Interverrouillage de deux ou trois appareils à commande
par maneton. Système d’interverrouillage
PB113829.eps Interverrouillage de deux appareils à commande rotative. Ce système permet l’interverrouillage de deux appareils. Deux systèmes
Interverrouillage par serrures. d’interverrouillage identiques permettent d’interverrouiller trois appareils installés
PB111489_43.eps Inverseur de source monobloc complet. côte à côte.
Positions autorisées :
bb un appareil fermé (ON), les autres ouverts (OFF),
bb tous les appareils ouverts (OFF).
Le verrouillage est réalisé au moyen d’un ou deux cadenas (anse de diamètre 5 à 8 mm).
Ce système peut être étendu à plus de trois appareils.
Il existe deux modèles d’interverrouillage :
bb un pour Compact INS/INV,
bb un pour Compact NSX100 à NSX250,
bb un pour Compact NSX400 à NSX630.

Association des appareils “Normal” et “Remplacement”
Il est possible d’interverrouiller tous les disjoncteurs et interrupteurs-sectionneurs
Compact NSX100 à NSX630 fixes ou embrochables à commande par maneton
ayant un châssis de même dimension. Les appareils doivent être tous fixes ou bien
tous embrochables.

Interverrouillage de deux appareils à commande
rotative

Système d’interverrouillage
L’interverrouillage est réalisé par cadenassage des commandes rotatives sur deux
appareils qui peuvent être soit des disjoncteurs, soit des interrupteurs-sectionneurs.
Positions autorisées :
bb un appareil fermé (ON), l’autre ouvert (OFF),
bb les deux appareils ouverts (OFF).
Le verrouillage est réalisé en utilisant jusqu’à trois cadenas (anse de diamètre 5 à 8 mm).
Il existe deux modèles d’interverrouillage :
bb un pour Compact INS/INV,
bb un pour Compact NSX100 à NSX250,
bb un pour Compact NSX400 à NSX630.

Association des appareils “Normal” et “Remplacement”
Il est possible d’interverrouiller tous les disjoncteurs et interrupteurs-sectionneurs
Compact NSX100 à NSX630 fixes ou embrochables à commande rotative ayant un
châssis de même dimension. Les appareils doivent être tous fixes ou bien tous
embrochables.

Interverrouillage par serrures

Interverrouillage des appareils par serrures à clé prisonnière
L’interverrouillage par serrures est très simple et permet d’interverrouiller deux ou
plusieurs appareils qui sont géographiquement éloignés les uns des autres ou qui
possèdent des caractéristiques très différentes, comme des appareils MT et BT ou
un interrupteur-sectionneur Compact NSX100 à NSX630 .

Système d’interverrouillage
Chaque appareil est équipé d’une serrure identique avec clé prisonnière sur
l’appareil fermé (ON). Il n’y a qu’une seule clé pour tous les appareils. Il faut en
premier lieu ouvrir l’appareil (position OFF) à l’aide de la clé avant de pouvoir retirer
cette dernière et l’utiliser pour fermer un autre appareil.
Un système de boîtes à clés prisonnières murales permet de réaliser de
nombreuses associations différentes de plusieurs appareils.

Association des appareils “Normal” et “Remplacement”
Il est possible d’interverrouiller tous les disjoncteurs et interrupteurs-sectionneurs
Compact NSX100 à NSX630 à commande rotative non seulement entre eux mais
aussi avec tout autre appareil équipé du même type de serrure.

Ensemble complet inverseur de source manuel

Ces dispositifs facilitent la mise en œuvre des fonctions de permutation de sources
grâce à :
bb une unique commande rotative à trois positions pour les deux interrupteurs-
sectionneurs (source normale ON, OFF, source de remplacement ON),
bb une taille réduite grâce à laquelle ils occupent moins de place dans le tableau.
Une seule référence commerciale permet de commander un inverseur de sources
monobloc complet.

G184 Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 www.schneider-electric.com
