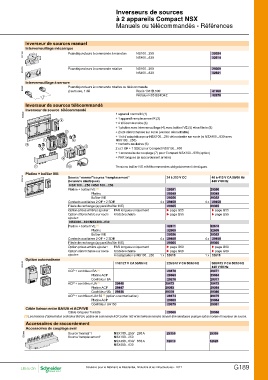

P. 659
Inverseurs de sources
à 2 appareils Compact NSX
Manuels ou télécommandés - Références
E21288 Inverseur de sources manuel NS100...250 29354
NS400...630 32614
Interverrouillage mécanique
Pour disjoncteurs à commande à maneton
E18780 Pour disjoncteurs à commande rotative NS100...250 29369
NS400...630 32621
E23851 Interverrouillage à serrure
Pour disjoncteurs à commande rotative ou télécommande
2 serrures, 1 clé Ronis 1351B.500 41950
42878
Profalux KS5 B24 D4Z
E33422 Inverseur de sources télécommandé
Inverseur de source télécommandé
1 appareil normal N (1)
+ 1 appareil remplacement R (2)
+ 2 télécommandes (3)
+ 1 platine avec interverrouillage (4) avec boîtier IVE (5) et sa filerie (8)
+ 2 kits débrochables sur socle (version débrochable)
+ 1 kit d’adaptation pour NSX100...250 débrochable sur socle (si NSX400...630 avec
NSX100...250)
+ contacts auxilaires (6)
2 x (1 OF + 1 SDE) pour Compact NSX100...630
+ 1 accessoire de couplage (7) pour Compact NSX100...630 (option)
+ PAR longues (si raccordement arrière)
Tensions boîtier IVE et télécommandes obligatoirement identiques.
E33419 Platine + boîtier IVE Source “normal”/source “remplacement” 24 à 250 V CC 48 à 415 V CA 50/60 Hz
(tensions identiques) 440 V 60 Hz
NSX 100…250 / NSX 100…250
Platine + boîtier IVE (1) 29351 29350
Platine 29349 29349
Boîtier IVE 29356 29352
Contacts auxiliaires 2 OF + 2 SDE 4 x 29450 4 x 29450
Filerie de rechange (appareil/boîtier IVE) 29365 29365
Option prises arrières ajouter : PAR longues uniquement u page G55 u page G55
Option débrochable sur socle Kit débrochable u page G55 u page G55
ajouter :
NSX400...630/NSX400...630 32611 32610
Platine + boîtier IVE (1)
Platine 32609 32609
Boîtier IVE 29356 29352
Contacts auxiliaires 2 OF + 2 SDE 4 x 29450 4 x 29450
Filerie de rechange (appareil/boîtier IVE) 29365 29365
Option prises arrière ajouter : PAR longues uniquement u page G69 u page G69
Option débrochable sur socle Kit débrochable u page G69 u page G69
1 x 32618 1 x 32618
ajouter : Kit adaptation si NS100...250
E33420 Option automatisme 110/127 V CA 50/60 Hz 220/240 V CA 50/60 Hz 380/415 V CA 50/60 Hz
440 V 60 Hz
MERLIN GERIN 0 . OFF
multi 9
MERLIN GERIN 0 . OFF P25M
multi 9 6A6C03V-IEC292-1
P25M
6A6C03V-IEC292-1 Test ACP + contrôleur BA (1) 29470 29471
Platine ACP 29363
Test Contrôleur BA 29376
29472
ACP + contrôleur UA (1) 29364
29448 29377
29473
Platine ACP 29447 29363 29364
Contrôleur UA 29446 29378 29380
ACP + contrôleur UA150 (1) (option communication) 29475
29474
Platine ACP 29363 29364
Contrôleur UA150 29379 29381
Câble liaison entre BA/UA et ACP/IVE
Câble longueur 1 mètre 29368 29368
(1) Les tensions d’alimentation contrôleur BA/UA, platine de commande ACP, boîtier IVE et les télécommandes doivent être identiques quelque soit le modèle d’inverseur de source.
E50998 Accessoires de raccordement NSX100...250/ 250 A 29358 29359
NSX100...250 32619 32620
Accessoires de couplage aval
NSX400...630/ 630 A
Source “normal” / NSX400...630
Source “remplacement”
Solutions pour le Bâtiment, le Résidentiel, l’Industrie et les Infrastructures - 2017 G189
