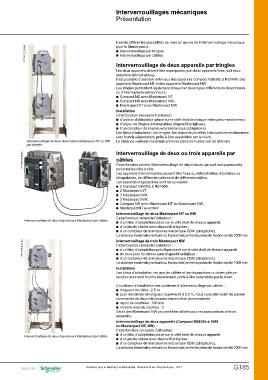

Interverrouillages mécaniques
Présentation

PB113431_R_34.eps Il existe différentes possibilités de mise en œuvre de l’interverrouillage mécanique
pour le Masterpact 2 :
bb interverrouillage par tringles
bb interverrouillage par câbles.

PB100842_68_SE.eps Interverrouillage de deux disjoncteurs Masterpact NT ou NW Interverrouillage de deux appareils par tringles
par tringles.
Interverrouillage de deux disjoncteurs Masterpact par câbles. Les deux appareils doivent être superposés (soit deux appareils fixes, soit deux
appareils débrochables).
PB113432_R_30.eps Il est possible d’associer entre eux des appareils Compact NS630b à NS1600, des
appareils Masterpact NT et des appareils Masterpact NW.
Les tringles permettent également d’associer deux types différents de disjoncteurs
ou d’interrupteurs-sectionneurs :
bb Compact NS avec Masterpact NT,
bb Compact NS avec Masterpact NW,
bb Masterpact NT avec Masterpact NW.

Installation
Cette fonction nécessite l’utilisation :
bb d’un bloc d’adaptation placé sur le côté droit de chaque interrupteur-sectionneur,
bb d’un jeu de tringles indéréglables (dispositif antiglisse),
bb d’un compteur de manœuvres mécanique (obligatoire).
Les blocs d’adaptation, les tringles, les disjoncteurs et les interrupteurs-sectionneurs
sont fournis séparément, prêts à être assemblés par le client.
La distance verticale maximale entre les plans de fixation est de 900 mm.

Interverrouillage de deux ou trois appareils par
câbles

Cette fonction permet l’interverrouillage de disjoncteurs qui sont soit superposés,
soit installés côte à côte.
Les appareils interverrouillés peuvent être fixes ou débrochables, tripolaires ou
tétrapolaires, de différents calibres et de différentes tailles.
Les associations possibles sont les suivantes :
bb 2 Compact NS630b à NS1600,
bb 2 Masterpact NT,
bb 2 Masterpact NW,
bb 3 Masterpact NW,
bb Compact NS avec Masterpact NT ou Masterpact NW,
bb Masterpact NT avec NW.

Interverrouillage de deux Masterpact NT ou NW
Cette fonction nécessite l’utilisation :
bb d’un bloc d’adaptation placé sur le côté droit de chaque appareil,
bb d’un jeu de câbles sans dispositif antiglisse ,
bb d’un compteur de manœuvres mécanique CDM (obligatoire).
La distance maximale (verticale ou horizontale) entre les plans de fixation est de 2000 mm.

Interverrouillage de trois Masterpact NW
Cette fonction nécessite l’utilisation :
bb d’un bloc d’adaptation spécifique placé sur le côté droit de chaque appareil,
bb de deux jeux de câbles sans dispositif antiglisse ,
bb d’un compteur de manœuvres mécanique CDM (obligatoire).
La distance maximale (verticale ou horizontale) entre les plans de fixation est de 1000 mm.

Installation
Les blocs d’adaptation, les jeux de câbles et les disjoncteurs ou interrupteurs-
sectionneurs sont fournis séparément, prêts à être assemblés par le client.

Interverrouillage de deux disjoncteurs Masterpact par câbles. Conditions d’installation des systèmes d’interverrouillage par câbles :
bb longueur de câble : 2,5 m
bb pour les câbles de longueur supérieure à 2,5 m, nous consulter avant de passer
commande de disjoncteurs pour une solution personnalisée
bb rayon de courbure : 100 mm
bb nombre maxi de courbes : 3.
Seuls des Masterpact NW peuvent être utilisés pour les associations de trois
appareils.

Interverrouillage de deux appareils (Compact NS630b à 1600
ou Masterpact NT, NW)
Cette fonction nécessite l’utilisation :
bb d’un bloc d’adaptation placé sur le côté droit de chaque appareil
bb d’un jeu de câbles avec dispositif antiglisse.
bb d’un compteur de manœuvres mécanique CDM (obligatoire).
La distance maximale (verticale ou horizontale) entre les plans de fixation est de 2000 mm.
