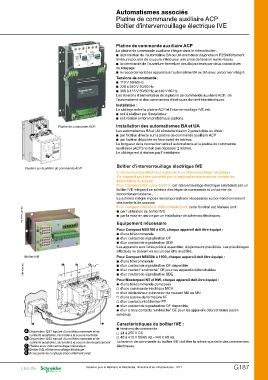

Automatismes associés
Platine de commande auxiliaire ACP
Boîtier d’interverrouillage électrique IVE

Platine de commande ACP. Platine de commande auxiliaire ACP

La platine de commande auxiliaire intègre dans le même boîtier :
bb la protection de l’automatime BA ou UA avec deux disjoncteurs P25M fortement
limiteurs (pouvoir de coupure infini) pour une prise de tension sur le réseau
bb la commande de l’ouverture fermeture des disjoncteurs par deux contacteurs
de relayage
bb le raccordement des appareils à l’automatime BA ou UA avec un bornier intégré.

Tensions de commande :
bb 110 V 50/60 Hz
bb 220 à 240 V 50/60 Hz
bb 380 à 415 V 50/60 Hz et 440 V 60 Hz.
Les tensions d’alimentation de la platine de commande auxiliaire ACP, de
l’automatisme et des commandes électriques doivent être identiques.

Installation :
Le câblage entre la platine ACP et l’interverrouillage IVE est :
bb soit à réaliser par l’installateur
bb soit réalisé en toron préfabriqué (option).

Installation des automatismes BA et UA

Les automatismes BA et UA s’installent selon 2 possibilités au choix :
bb par fixation directe sur la platine de commande auxiliaire ACP
bb par fixation déportée en face avant de tableau.
La longueur de la connection entre l’automatisme et la platine de commande
auxiliaires (ACP) ne doit pas dépasser 2 mètres.
Le câblage est à réaliser par l’installateur.

Fixation sur la platine de commande ACP. Boîtier d’interverrouillage électrique IVE

PG134060_L50.eps L’interverrouillage électrique s’associe à un interverrouillage mécanique.
Ce dispositif peut être complété par un automatisme prenant en compte les
Boîtier IVE informations du réseau.
Pour Compact NSX jusqu’à 630 A, cet interverrouillage électrique est réalisé par un
DB416926.eps C AB boîtier IVE intégrant un schéma électrique de commande et un bornier de
raccordement externe .
Ø5...8 Le schéma intégré impose les temporisations nécessaires au bon fonctionnement
des tranferts de sources.
manu auto Pour Compact NS630b à 1600 et Masterpact, cette fonction est réalisée soit :
bb par l’utilisation du boîtier IVE
bb par la mise en œuvre par un installateur de schémas électriques.

Equipement nécessaire

Pour Compact NSX100 à 630, chaque appareil doit être équipé :
bb d’une télécommande
bb d’un contact de signalisation OF
bb d’un contact de signalisation SDE.
Les appareils sont livrés prêts à assembler, disjoncteurs précâblés. Les précâblages
effectués ne doivent en aucun cas être modifiés.

Pour Compact NS630b à 1600, chaque appareil doit être équipé :
bb d’une télécommande
bb d’un contact de signalisation OF disponible
bb d’un contact “embroché” CE pour les appareils débrochables
bb d’un contact de signalisation SDE.

Pour Masterpact NT et NW, chaque appareil doit être équipé :
bb d’une télécommande composée :
vv d’une commande électrique MCH
Ø5...8 vv d’un déclencheur à émission de courant MX ou MN
manu auto vv d’une bobine de fermeture XF
vv d’un contact prêt à fermer PF
bb d’un contact de signalisation OF disponible
bb d’un à trois contacts “embroché” CE pour les appareils débrochables (selon
schéma).

DE Caractéristiques du boîtier IVE :

A Disjoncteur QS1 équipé d’une télécommande et de bb tensions de commande :
contacts auxiliaires, raccordé à la source normale vv 24 à 250 V CC
vv 48 à 415 V 50/60 Hz - 440 V 60 Hz.
B D isjoncteur QS2 équipé d’une télécommande et de La tension de commande du boîtier IVE doit être la même que celle des commandes
contacts auxiliaires, raccordé à la source de remplacement électriques.

C Platine avec interverrouillage mécanique
D Boîtier IVE d’interverrouillage électrique
E Accessoire de couplage (raccordement aval)
