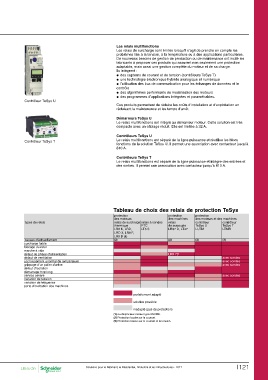

Page 893 - catalogue général SE 2017 (web flip book)

Contrôleur TeSys U Les relais multifonctions
Contrôleur TeSys T Les relais de surcharge sont limités lorsqu’il s’agit de prendre en compte les
problèmes liés à la tension, à la température ou à des applications particulières.
De nouveaux besoins de gestion de production ou de maintenance ont incité les
fabricants à proposer ces produits qui assurent non seulement une protection
adaptable, mais aussi une gestion complète du moteur et de sa charge.
Ils intègrent :
@@ des capteurs de courant et de tension (contrôleurs TeSys T)
@@ une technologie électronique hybride analogique et numérique
@@ l’utilisation des bus de communication pour les échanges de données et le
contrôle
@@ des algorithmes performants de modélisation des moteurs
@@ des programmes d’applications intégrées et paramétrables.
Ces produits permettent de réduire les coûts d’installation et d’exploitation en
réduisant la maintenance et les temps d’arrêt.
Démarreurs TeSys U
Le relais multifonctions est intégré au démarreur moteur. Cette solution est très
compacte avec un câblage réduit. Elle est limitée à 32 A.
Contrôleurs TeSys U
Le relais multifonctions est séparé de la ligne puissance et réutilise les blocs
fonctions de la solution TeSys U. Il permet une association avec contacteur jusqu’à
810 A.
Contrôleurs TeSys T
Le relais multifonctions est séparé de la ligne puissance et intègre des entrées et
des sorties. Il permet une association avec contacteur jusqu’à 810 A.

Tableau de choix des relais de protection TeSys
protection protection protection
des moteurs des machines des moteurs et des machines
types de relais relais de surcharge relais à sondes relais contrôleur contrôleur
causes d’échauffement thermique PTC de surcouple TeSys U TeSys T
surcharge faible LR2 K, LRD, LT3 S LR97 D, LT47 LUTM LTMR
blocage du rotor LRD 3, LR9 F, (2)
marche à vide LR9 D (1)
défaut de phase d’alimentation (2) (2) (3)
défaut de ventilation
accroissement anormal de température LR9 7D avec sondes
grippage d’un palier d’arbre avec sondes
défaut d’isolation avec sondes
démarrage trop long avec sondes
service sévère
variation de tension
variation de fréquence
perte d’excitation des machines

parfaitement adapté

solution possible

inadapté (pas de protection)
(1) ou disjoncteur-moteur type GV2ME.
(2) Protection basée sur le courant.
(3) Protection basée sur le courant et la tension.
