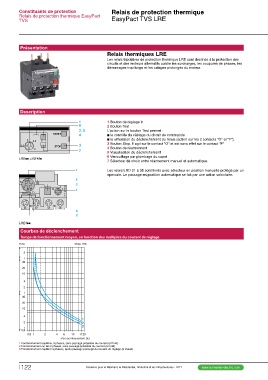

Constituants de protection Relais de protection thermique
Relais de protection thermique EasyPact EasyPact TVS LRE
TVS

Présentation

Relais thermiques LRE

Les relais tripolaires de protection thermique LRE sont destinés à la protection des
circuits et des moteurs alternatifs contre les surcharges, les coupures de phases, les
démarrages trop longs et les calages prolongés du moteur.

Description 1 Bouton de réglage Ir
2 Bouton Test
LREpp, LRE48p L'action sur le bouton Test permet :
b le contrôle du câblage du circuit de commande
b la simulation du déclenchement du relais (action sur les 2 contacts "O" et "F").
3 Bouton Stop. Il agit sur le contact "O" et est sans effet sur le contact "F"
4 Bouton de réarmement
5 Visualisation du déclenchement
6 Verrouillage par plombage du capot
7 Sélecteur de choix entre réarmement manuel et automatique.
Les relais LRD 01 à 35 sont livrés avec sélecteur en position manuelle protégé par un
opercule. Le passage en position automatique se fait par une action volontaire.

6
2

LRE3pp

Courbes de déclenchement

Temps de fonctionnement moyen, en fonction des multiples du courant de réglage

Time Class 10A

x the setting current (Ir)
1 Fonctionnement équilibré, 3 phases, sans passage préalable du courant (à froid).
2 Fonctionnement sur les 2 phases, sans passage préalable du courant (à froid).
3 Fonctionnement équilibré 3 phases, après passage prolongé du courant de réglage (à chaud).
