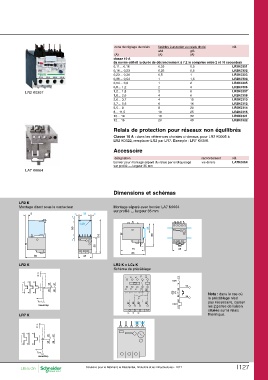

zone de réglage du relais fusibles à associer au relais choisi réf.

aM gG
(A) (A) (A)

classe 10 A
(la norme définit la durée de déclenchement à 7,2 In comprise entre 2 et 10 secondes)

0,11… 0,16 0,25 0,5 LR2K0301

0,16… 0,23 0,25 0,5 LR2K0302

0,23… 0,36 0,5 1 LR2K0303

0,36… 0,54 1 1,6 LR2K0304

0,54… 0,8 1 2 LR2K0305

0,8… 1,2 2 4 LR2K0306

LR2 K0307 1,2… 1,8 2 6 LR2K0307
LA7 K0064
1,8… 2,6 4 6 LR2K0308

2,6… 3,7 4 10 LR2K0310

3,7… 5,5 6 16 LR2K0312

5,5… 8 8 20 LR2K0314

8… 11,5 10 25 LR2K0316

10… 14 16 32 LR2K0321

12… 16 20 40 LR2K0322

Relais de protection pour réseaux non équilibrés

Classe 10 A : dans les références choisies ci-dessus, pour LR2 K0305 à
LR2 K0322, remplacer LR2 par LR7. Exemple : LR7 K0308.

Accessoire raccordement réf.
vis-étriers LA7K0064
désignation
bornier pour montage séparé du relais par encliquetage
sur profilé " largeur 35 mm

LR2 K Dimensions et schémas
Montage direct sous le contacteur
Montage séparé avec bornier LA7 K0064
8 = 35 = sur profilé " largeur 35 mm

= 50 =
58

116
38

80
75 45
8c6
65 45
LR2 K + LCi K
LR2 K Schéma de précâblage

A 21 – KM1 A1 A2 96 95 14 13
H 2 97 A1 A2 96 95 14 13
– KM1
21 2 41 3 O 95 Nota : dans le cas où
43 4 97 95 le précâblage n'est
65 O 95 pas nécessaire, casser
4 63 5 – KM1 96 les 2 pattes de liaison
96 95 6 95 98 situées sur le relais
98 97 96 thermique.
6 14 5 13
A 98
H
96 14 A2 13 A1
Test 96 A2 A1 – KM1
Reset/stop

LR7 K 2
4
6

A
H

21
43
65

96 95
98 97

Test
Reset/stop
