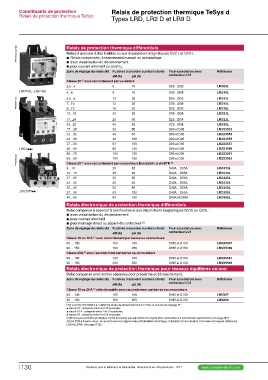

Constituants de protection Relais de protection thermique TeSys d
Relais de protection thermique TeSys Types LRD, LR2 D et LR9 D

PB113030_S_30.eps Relais de protection thermique différentiels

Relais à associer à des fusibles ou aux disjoncteurs magnétiques GV2 L et GV3 L :
bb Relais compensés, à réarmement manuel ou automatique
bb avec visualisation du déclenchement
bb pour courant alternatif ou continu.

Zone de réglage du relais (A) Fusibles à associer au relais choisi Pour association avec Référence

aM (A) gG (A) contacteur LC1 LRD08L
LRD10L
Classe 20 (1) avec raccordement par vis-étriers

2,5...4 6 10 D09…D38

LRD 04L...LRD 32L 4...6 8 16 D09…D38
LRD 3ppL
PF526201.eps LR2 D35pp 5,5...8 12 20 D09…D38 LRD12L
7...10 12 20 D09…D38 LRD14L
9...13 16 25 D12…D38 LRD16L
12...18 20 35 D18…D38 LRD21L

17...24 25 50 D25…D38 LRD22L
LRD32L
23...32 40 63 D25…D38 LR2D3522
LR2D3553
17…25 32 50 D80 et D95 LR2D3555
LR2D3557
23…32 40 63 D80 et D95 LR2D3559
LR2D3561
30…40 40 100 D80 et D95 LR2D3563

37…50 63 100 D80 et D95 LRD313L
LRD318L
48…65 80 125 D80 et D95 LRD325L
LRD332L
PF526206.eps 55…70 100 125 D80 et D95 LRD340L
LRD350L
63…80 100 160 D80 et D95 LRD365L

Classe 20 (1) avec raccordement par connecteurs EverLink®, à vis BTR (3)

9…13 20 32 D40A…D65A

12…18 25 40 D40A…D65A

17…25 32 50 D40A…D65A

23…32 40 63 D40A…D65A

30…40 50 80 D40A…D65A

37…50 63 100 D40A…D65A

48…65 80 125 D50A et D65A

Relais électronique de protection thermique différentiels

Relai compensé à associer à des fisubles et aux disjoncteurs magnétiques GV2L ou GV3L :
bb avec visualisation du déclenchement
bb pour courant alternatif
bb pour montage direct ou séparé du contacteur (2)

Zone de réglage du relais (A) Fusibles à associer au relais choisi Pour association avec Référence

aM (A) gG (A) contacteur LC1

Classe 10 ou 10 A (1) avec raccordement par barres ou connecteurs

60 ... 100 100 160 D115 et D150 LR9D5367

90 ... 150 160 250 D115 et D150 LR9D5369

Classe 20A (1) avec raccordement par barres ou connecteurs

60 ... 100 125 160 D115 et D150 LR9D5567

90 ... 150 200 250 D115 et D150 LR9D5569

Relais électronique de protection thermique pour réseaux équilibrés ou non

Relai compensé avec sorties séparées pour préalarme et déclenchement.

Zone de réglage du relais (A) Fusibles à associer au relais choisi Pour association avec Référence

aM (A) gG (A) contacteur LC1

Classe 10 ou 20 A (1) sélectionnable avec raccordement par barres ou connecteurs

60 ... 100 100 160 D115 et D150 LR9D67

90 ... 150 160 250 D115 et D150 LR9D69

(1) La norme IEC 60947-4-1 définit la durée de déclenchement à 7,2 fois le courant de réglage IR :
■ classe 10 : comprise entre 4 et 10 secondes
■ classe 10 A : comprise entre 2 et 10 secondes
■ classe 20 : comprise entre 6 et 20 secondes
(2) Bornes pouvant être protégées contre le toucher par adjonction de capots et/ou connecteurs à commander séparément (voir page I62)
(3) Vis BTR à 6 pans creux : en accord avec les règles locales d'habilitation électrique, l'utilisation d'une clé Allen n°4 isolée est requise (référence
LAD ALLEN4, voir page I132)
