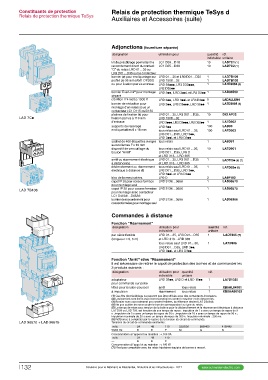

Page 904 - catalogue général SE 2017 (web flip book)

Constituants de protection Relais de protection thermique TeSys d
Relais de protection thermique TeSys Auxiliaires et Accessoires (suite)

Adjonctions (fourniture séparée)

désignation utilisation pour quantité réf.
indivisible unitaire

kit de précâblage permettant le LC1 D09…D18 10 LAD7C1 (1)
raccordement direct du contact LC1 D25…D38 10 LAD7C2 (1)
“O” du relais LRD 01…35 ou
LR3 D01…D35 sur le contacteur LAD7B106
bornier (2) pour encliquetage sur LRD 01…35 et LR3 D01…D35 1 LAD7B105
profilé de 35 mm (AM1 DP200) LRD 1508…32 1 LA7D3064 (3)
ou pour fixation par vis entraxe. LRD 33ppp, LR3 D33ppp, 1 LAD96560
LR2 D35pp LADALLEN4
bornier EverLink® pour montage LRD 3pp, LRD 3ppL et LR3 D3pp 1 LA7D3058 (3)
séparé
clé Allen n°4 isolée 1000 V LRD 3pp, LRD 3ppL et LR3 D3pp 5 DX1AP25
LA7D902
bornier de réduction pour LRD 3pp, LR3 D3ppp, LRD 35pp 1 LAD90
montage d’un relais sous un LA7D903
contacteur LC1 D115 ou D150
platines de fixation (4) pour LRD 01…35, LR3 D01…D35, 10 LA9D91
LAD 7Cp fixation par vis à 110 mm LRD 1508…32 LA7D901
LAD 7B106 d’entraxe LRD 3ppp, LR3 D3ppp, LR2 D35pp 1
LAD703p (6) (7)
LAD 96570 + LAD 96575 supports de repérage LRD 3pp 100 LA7D03p (6)
encliquetables 8 x 18 mm tous relais sauf LRD 01…35, 100
I132 LR3 D01…D35, LRD 3pp, LA9F103
LRD 3ppL et LR3 D3pp LAD96570
sachet de 400 étiquettes vierges tous relais 1 LAD96575
autocollantes 7 x 16 mm
dispositif de verrouillage du tous relais sauf LRD 01…35, 10 LAD96566
bouton “Arrêt” LR3 D01…D35, LR9 D
et LRD 313…LRD 365
arrêt ou réarmement électrique LRD 01…35, LR3 D01…D35 1
à distance (5) et LRD 313…LRD 365
déclenchement ou réarmement tous relais sauf LRD 01…35, 1
électrique à distance (5) LR3 D01…D35, LRD 3pp,
LRD 3ppL et LR3 D3pp
bloc de bornes isolées LR9 D 2
capot IP 20 pour cosses fermées LRD 3136…3656 1
pour montage seul
capot IP 20 pour cosses fermées LRD 3136…3656 1
pour montage avec contacteur
LC1 D40A6…D65A6
bornier de raccordement pour LRD 3136…3656 1
cosses fermées pour montage seul

Commandes à distance

Fonction "Réarmement"
désignation utilisation pour quantité réf.
indivisible unitaire
1 LAD7305 (7)
par câble flexible LRD 01…35, LR3 D01…D35
1 LA7D305
(longueur = 0, 5 m) et LRD 313…LRD 365

tous relais sauf LRD 01…35,
LR3 D01…D35, LRD 3pp,
LRD 3ppL et LR3 D3pp

Fonction "Arrêt" et/ou "Réarmement"
Il est nécessaire de retirer le capot de protection des bornes et de commander les
3 produits suivants :

désignation utilisation pour quantité réf.
indivisible unitaire 1
LRD 33pp, LR2 D et LRD 15pp
adaptateur LA7D1020
pour commande sur porte

têtes pour bouton-poussoir arrêt tous relais 1 XB5AL84101

à impulsion réarmement tous relais 1 XB5AA86102

(1) Ces kits de précâblage ne peuvent pas être utilisés avec des contacteurs-inverseurs.
(2) Les borniers sont livrés avec bornes protégées contre le toucher et vis desserrées.
(3) Bornier avec raccordement par cosses fermées, la référence devient LA7 D30646.
(4) Ne pas oublier de commander le bornier correspondant au type du relais.
(5) Le temps de mise sous tension de la bobine pour le déclenchement et le réarmement électrique à distance
LA7 D03 ou LAD 703, est fonction de son temps de repos : impulsion de 1 s avec un temps de repos de 9
s ; impulsion de 5 s avec un temps de repos de 30 s ; impulsion de 10 s avec un temps de repos de 90 s ;
impulsion maximale de 20 s avec un temps de repos de 300 s. Impulsion minimale : 200 ms.
(6) Référence à compléter par le repère de la tension du circuit de commande.
Tensions du circuit de commande existantes :

volts 24 48 110 220/230 380/400 415/440
50/60 Hz N
B E F M Q

Consommation à l’appel et au maintien : < 100 VA

volts 24 48 110
a B E F

Consommation à l'appel et au maintien : < 100 W.
(7) N'est pas compatible avec les relais tripolaires équipés de bornes à ressort.
